- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：双电源模拟开关和多路复用器
- 功能描述：LC2MOS 精密模拟开关，采用小型DIP封装
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADG419是一款单芯片CMOS单刀双掷（SPDT）开关，采用增强型LC2MOS工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。
ADG419的导通电阻曲线在整个模拟输入范围都非常平坦，可确保其拥有出色的线性度和低失真性能。该器件还提供高开关速度和高信号带宽。CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。
接通时，ADG419的各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG419为先开后合式开关。
ADG419-EP支持防务和航空航天应用（AQEC标准）。
应用
- 最大额定电源电压：44 V
- 模拟信号范围：VSS 至 VDD
- 低导通电阻：<35 Ω
- 超低功耗：< 35 μW
- 快速转换时间：160 ns（最大值）
- 先开后合式开关动作
- DG419的直接替代产品
ADG419-EP支持防务和航空航天应用（AQEC标准）。
- 下载ADG419-EP 数据手册(pdf)
- 军用温度范围：-55℃至+125℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/10615 DSCC图纸号
ADG419BNZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.99（100-499个）；1.69（1000+个）
ADG419BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419BRMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419BRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419BRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.92（100-499个）；1.64（1000+个）
ADG419SRMZ-EP-RL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：6.89（100-499个）；5.88（1000+个）
ADG419TQ，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-55 to 125C，AD官网报价：6.51（100-499个）；5.54（1000+个）

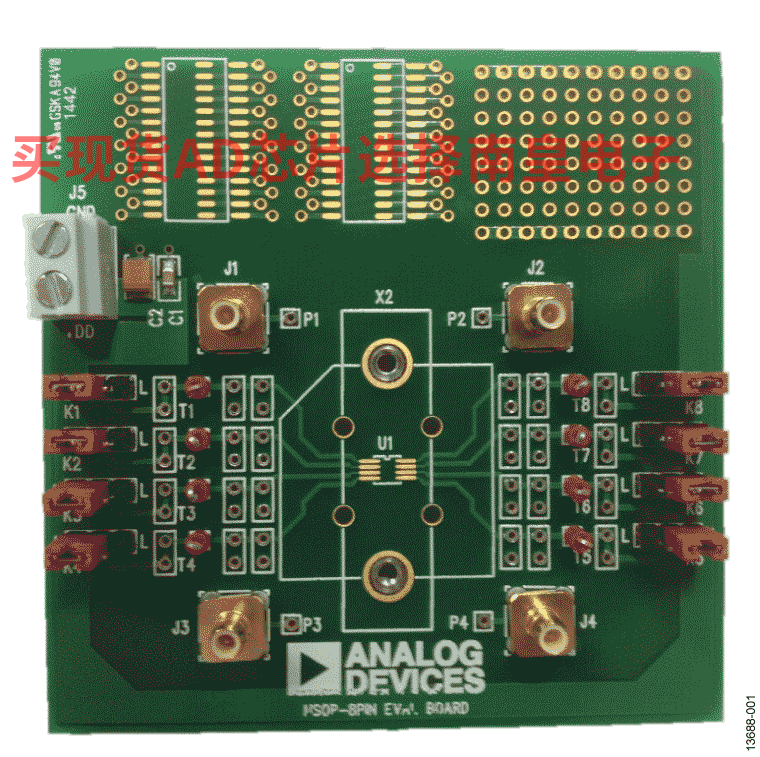

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板
EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。
该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。
该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
