ADG3308-1是一款双向电平转换器，内置8个双向通道，它们可用于多电压数字系统，如低压DSP控制器与高压器件之间的数据传输等。器件的内部结构允许执行双向电平转换，且无需借助额外的信号来设置转换方向。

通过施加于VCCA 的电压，可设置器件A端的逻辑电平，VCCY则负责设置Y端的逻辑电平。为确保正常工作，VCCA必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号，在Y端则以VCCY兼容电平出现。类似地，施加于器件Y端的VCCY兼容逻辑电平，在A端则以VCCA兼容逻辑电平出现。

使能引脚（EN）可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时，两端的引脚均处于高阻抗状态。正常工作时，EN应驱动至高电平。

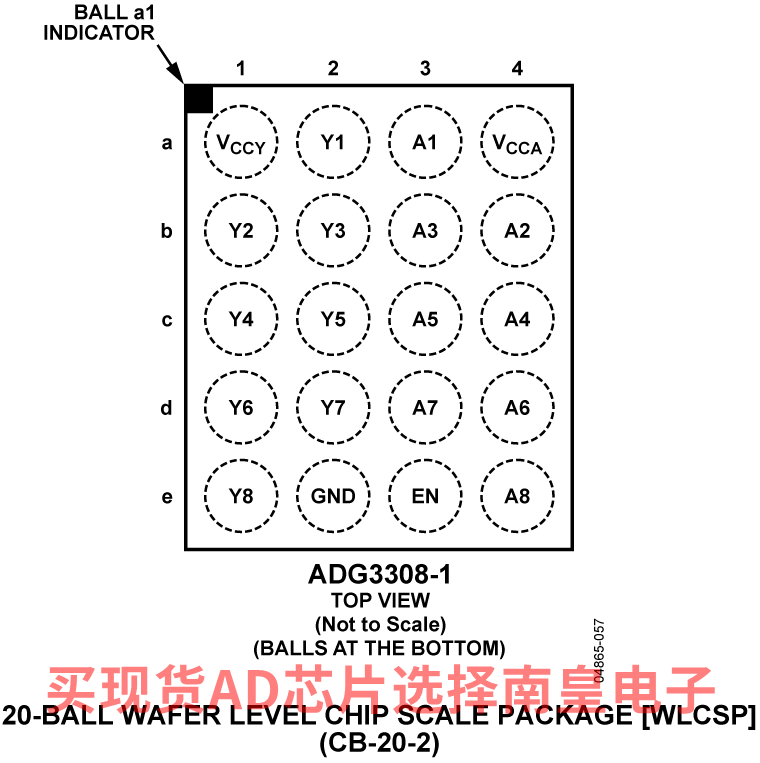

ADG3308-1提供20引脚WLCSP封装。EN引脚以VCCY电源电压为基准。

ADG3308-1保证工作电压范围为1.15 V至5.5 V，工作温度范围为?40°C至+85°C。

产品特色

应用

• 双向逻辑电平转换
• 工作电压范围：1.15 V至5.5 V
• 低静态电流：< 1 μA

• 无方向引脚
• EN引脚逻辑：以VCCA为基准
• 20引脚WLCSP和20引脚、背面镀膜WLCSP封装。欲了解20引脚TSSOP、20引脚LFCSP（4x4mm）选项，请参阅ADG3308

ADG3308BCBZ-1-REEL，封装：20-Ball WLCSP (2 mm x 2.5 mm x 0.59 mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：1.84（1000+个）

ADG3308BCBZ-1-RL7，封装：20-Ball WLCSP (2 mm x 2.5 mm x 0.59 mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.84（1000+个）

ADG3308BCBZ-1-REEL，封装：20-Ball WLCSP (2 mm x 2.5 mm x 0.59 mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：1.84（1000+个）

ADG3308BCBZ-1-RL7，封装：20-Ball WLCSP (2 mm x 2.5 mm x 0.59 mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.84（1000+个）
