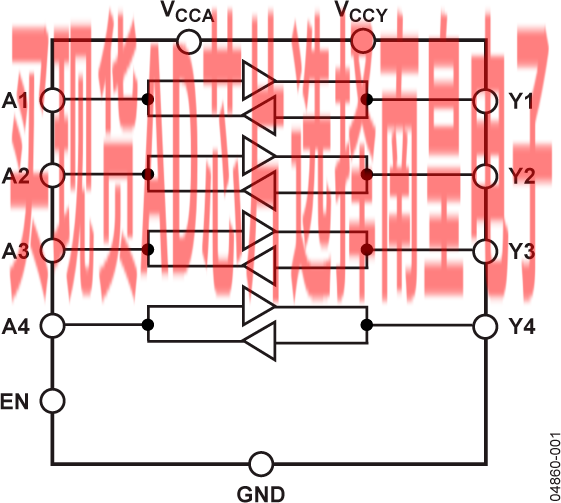

ADG3304是一款双向逻辑电平转换器，内置4个双向通道。它可用于多电压数字系统，如利用SPI和MICROWIRE接口在低压DSP/控制器与高压器件之间进行数据传输等。该器件的内部结构允许执行双向逻辑电平转换，且无需借助额外的信号来设置转换方向。

通过施加于VCCA 的电压，可设置器件A端的逻辑电平， VCCY 则负责设置Y端的逻辑电平。为确保正常工作，VCCA 必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号，在Y端则以VCCY兼容电平出现。类似地，施加于器件Y端的VCCY兼容逻辑电平，在A端则以VCCA兼容逻辑电平出现。

使能引脚(EN)可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时，两端的引脚均处于高阻抗状态。EN引脚以VCCA电源电压为基准，正常工作模式下驱高。

ADG3304采用紧凑型14引脚TSSOP、12引脚WLCSP和20引脚LFCSP三种封装。保证工作电压范围为1.15 V至5.5 V。

支持防务和航空航天应用（AQEC标准）。

应用

• SPI、 MICROWIRE 电平转换
• 低压ASIC电平转换
• 智能卡读卡器
• 手机和手机座
• 便携式通信设备
• 电信设备
• 网络交换机和路由器
• 存储系统(SAN/NAS)
• 计算机/服务器应用
• GPS
• 便携式POS系统
• 低成本串行接口

• 双向电平转换
• 工作电压范围：1.15 V至5.5 V
• 低静态电流：< 1 µA
• 无方向引脚
• 通过汽车应用认证

ADG3304-EP支持防务和航空航天应用（AQEC标准）

• 下载ADG3304-EP 数据手册 (pdf)
• 军用温度范围：-55℃至+125℃
• 受控制造基线
• 唯一封装和测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/12631 DSCC图纸号

ADG3304BCBZ-REEL7，封装：12-Ball WLCSP (1.61mm x 2.01mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.1（1000+个）

ADG3304BCPZ-REEL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：1.1（1000+个）

ADG3304BCPZ-REEL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.1（1000+个）

ADG3304BRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：1.34（100-499个）；1.1（1000+个）

ADG3304BRUZ-REEL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.34（100-499个）；1.1（1000+个）

ADG3304BRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.34（100-499个）；1.1（1000+个）

ADG3304SRUZ-EP-RL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：4.02（1000+个）

ADG3304WBRUZ-REEL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.21（1000+个）

AD-FMCOMMS1-EBZ：用于无线通信的FPGA夹层卡

不再提供该板的订购服务。

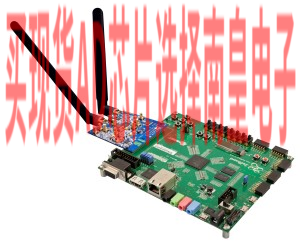

AD-FMCOMMS1-EBZ高速模拟模块，设计用于展示最新一代高速数据转换器。AD-FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。

AD-FMCOMMS1-EBZ是一款模拟前端硬件平台，适用于各类研究、学术、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件，通过软件针对不同的频率进行定制，提供GPS或IEEE 1588同步和MIMO配置选项。

与Xilinx ZYNQ软件定义无线电套件一起使用时，AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口（取决于基础平台）和Linux图像，一应俱全，开箱即用。该平台针对诸多应用具有出色的灵活性，支持流传输数据和标准web接口以分析传输的RF数据。

应用

电子测试与测量设备 通用软件无线电 雷达系统 超宽带卫星接收器 点对点通信系统

---

EVAL-14TSSOPEBZ：EVAL-14TSSOPEBZ评估板

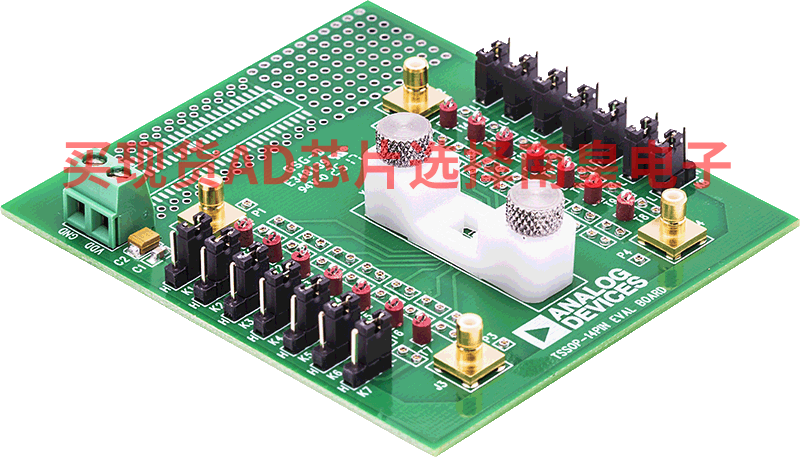

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
