ADG3301是一款单通道双向逻辑电平转换器，可用于多电压数字系统，如低压DSP/控制器与高压器件之间的数据传输等。该器件的内部结构允许执行双向逻辑电平转换，且无需借助额外的信号来设置转换方向。

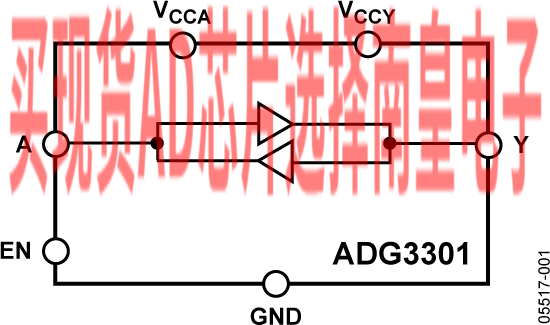

通过施加于VCCA 的电压，可设置器件A端的逻辑电平，VCCY 则负责设置Y端的逻辑电平。为确保正常工作，VCCA 必须始终低于VCCY。施加于A引脚的VCCA兼容逻辑信号，在Y引脚则以VCCY兼容电平出现。类似地，施加于Y引脚的 VCCY兼容逻辑电平，在A引脚则以 VCCA兼容逻辑电平出现。

使能引脚(EN)可提供A端和Y端引脚的三态工作模式。将器件使能引脚拉低时，两端的引脚均处于高阻抗状态。EN引脚以VCCA电源电压为基准，正常工作模式下驱高。

ADG3301采用紧凑型6引脚SC70封装，保证工作电压范围为1.15 V至5.5 V，工作温度范围为?40°C至+85°C。

应用

SPI、MICROWIRE电平转换

低压ASIC电平转换

智能卡读卡器

手机和手机座

便携式通信设备

电信设备

网络交换机和路由器

存储系统(SAN/NAS)

计算机/服务器应用

GPS

便携式POS系统

低成本串行接口

• 双向电平转换
• 工作电压范围：1.15 V至5.5 V

• 低静态电流：< 1 μA
• 无方向引脚

ADG3301BKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.53（1000+个）

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

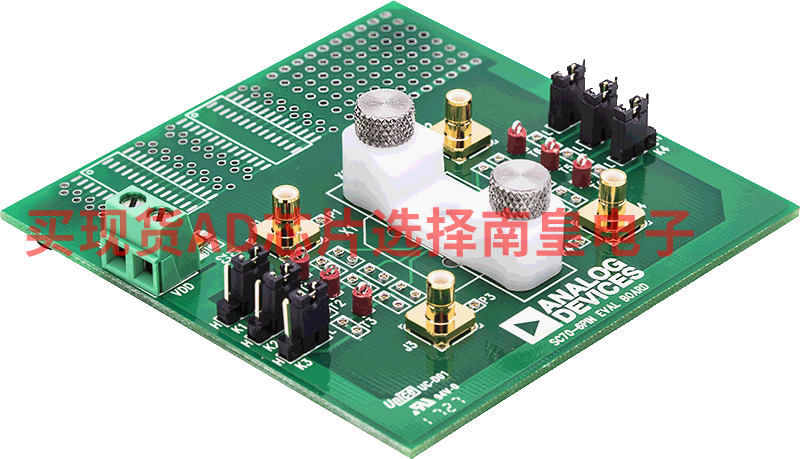

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
