ADG3248是一款2.5 V或3.3 V、高性能2:1多路复用器/解复用器，采用低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。低导通电阻特性使输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

接通时，ADG3248的各开关在两个方向的导电性能相同。该器件为先开后合式，可防止切换通道时发生瞬时短路。

ADG3248采用6引脚小型SC70封装。

产品聚焦

3.3 V或2.5 V电源供电。

极低开关传播延迟。

4.5 Ω 开关将输入与输出相连。

小型SC70封装。

应用

3.3 V至2.5 V电压转换

2.5 V 至1.8 V电压转换

总线开关

扩展插口

存储开关

模拟开关应用

数据手册, Rev. A, 10/07

• 开关传播延迟：225 ps
• 端口之间采用4.5 Ω开关连接
• 数据速率：1.244 Gbps

• 2.5 V/3.3 V 电源供电
• 电平转换
  3.3 V至 2.5 V
  2.5 V t至1.8 V
• 小信号带宽：610 MHz
• 6引脚SC70封装

ADG3248BKSZ-REEL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.77（1000+个）

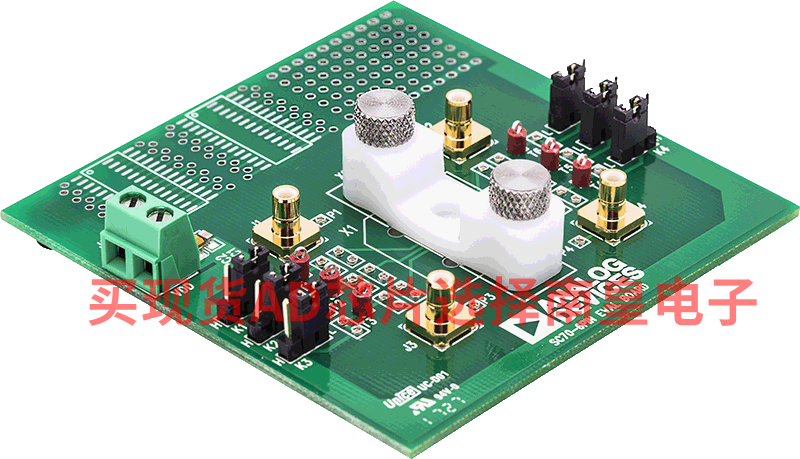

EVAL-6SC70EBZ：EVAL-6SC70EBZ评估板

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
