ADG3246是一款2.5 V或3.3 V、10位、2端口数字开关，采用低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

这些开关通过总线使能 (BE) 输入信号使能。在接通条件下，该数字开关可以切换双向信号。在断开条件下，达到电源电压的信号电平被阻止。

这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时，可以将3.3V输入电平转换为2.5V输出电平。类似地，如果器件采用2.5 V电源供电，并且施加2.5 V输入，则器件将转换为1.8 V输出。此外，该器件含有一个电平转换选择引脚 (SEL) ，当SEL 为低电平时， VCC 在内部降低，允许将3.3 V输入电平转换为1.8 V输出电平。因此，该器件适合要求在不同电源之间进行电平转换的应用，如转换器与DSP进行接口等。

产品特色

应用

• 3.3 V至1.8 V电压转换
• 3.3 V至2.5 V电压转换
• 2.5 V至1.8 V电压转换
• 总线开关
• 总线隔离
• 热交换
• 热插拔
• 模拟信号切换

• 开关传输延迟：225 ps
• 端口之间采用4.5 Ω开关连接
• 数据速率：1.244 Gbps
• 2.5 V/3.3 V电源供电
• 可选电平转换
• 小信号带宽：610 MHz

• 电平转换
• 3.3 V至2.5 V
• 3.3 V至1.8 V
• 2.5 V至1.8 V
• 24引脚LFCSP封装

ADG3246BCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：1.67（100-499个）；1.36（1000+个）

ADG3246BCPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：1.67（100-499个）；1.36（1000+个）

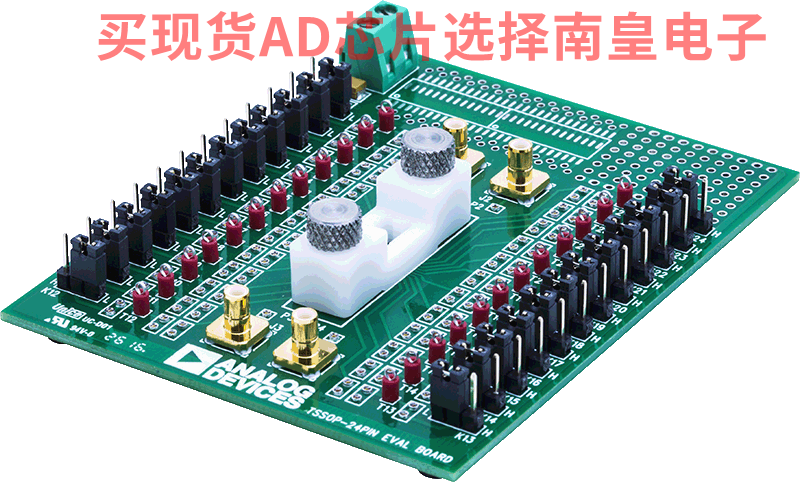

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
