ADG3233是一款旁路开关，采用亚微米工艺制造，电源电压低至1.65 V。保证工作电压范围为1.65 V至3.6 V。它采用两个电源电压工作，可进行双向电平转换，即低压转高压和高压转低压。信号路径为单向，数据只能从A流向Y。

这类器件可用于要求旁路功能的应用，非常适合JTAG链中或者菊花链环路中的旁路器件。一个开关可以用于一个器件或多个器件，从而轻松旁路链中的一个或多个器件。这在测试JTAG链或菊花链应用中的器件时特别有用，用户不必更改特定器件的设置，从而节省时间开销。这款旁路开关采用所需引脚数量的两种最小封装。8引脚SOT23封装仅需8.26 mm2电路板空间，而MicroSOIC封装则占用大约15 mm2电路板面积。

• 采用1.65 V至3.6 V供电轨供电
• 双向电平转换，单向信号路径
• 8引脚SOT23和MicroSOIC封装

• 旁路或正常工作模式
• 短路保护
• LVTTL/CMOS兼容型输入

ADG3233BRJZ-REEL7，封装：8-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.85（1000+个）

ADG3233BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1（100-499个）；0.82（1000+个）

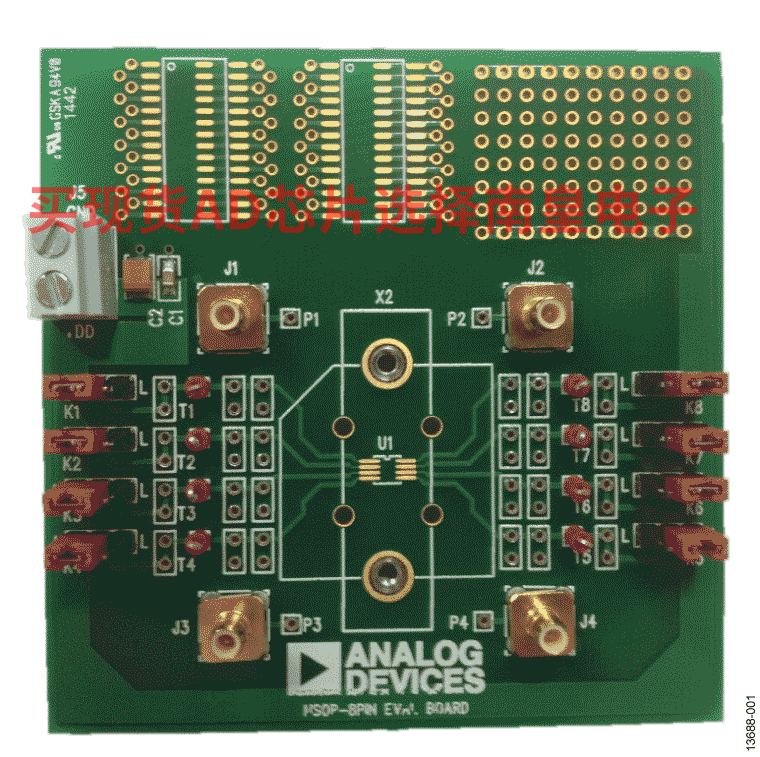

EVAL-8MSOP：用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子，这样器件可固定到该板上，而无需焊接。 这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器，从而向器件提供额外的外部信号。 此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。
