ADG3123是一款8通道、同相CMOS转高压电平转换器，采用增强型LC2MOS工艺制造，能够以高电源电压工作，同时保持超低功耗。

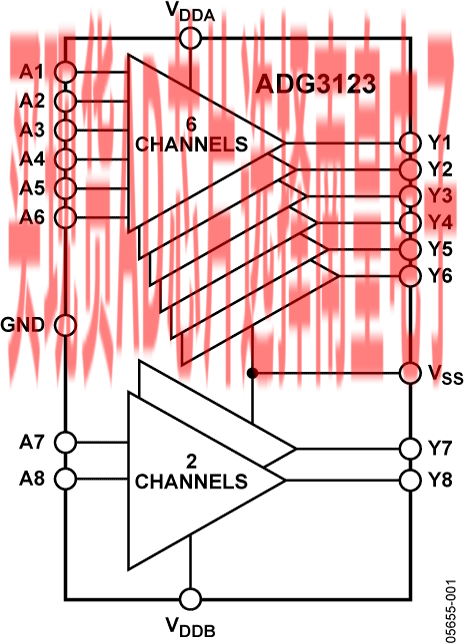

该器件的内部结构可确保与采用2.3 V至5.5 V电源供电的逻辑电路兼容。通过施加于VDDA、VDDB和VSS引脚的电压，可以设置器件Y端输出可用的逻辑电平。VDDA和VDDB引脚分别设置Y1至Y6引脚和Y7至Y8引脚的高输出电平。VSS引脚设置所有通道的低输出电平。针对低输入电平，ADG3123能够提供低至?24.2 V的输出电压电平；针对高输入逻辑电平，它能提供高达+35 V的输出电平。为确保正常工作，VDDB必须始终大于或等于VDDA，并且VSS和VSS引脚之间的电压应当不超过35 V。

这些通道具有低输出阻抗，因此即使在较大容性负载情况下，也能够保证上升和下降时间均很短。此特性及低传播延迟和低功耗特性，使ADG3123成为TFT-LCD面板应用的理想驱动器。

ADG3123的额定温度范围为?40°C至+85°C，采用紧凑型20引脚TSSOP无铅封装。

产品特色

兼容宽范围CMOS逻辑电平

高输出电压电平

具有快速的上升和下降时间以及低传播延迟

超低功耗

紧凑的20引脚TSSOP封装，符合RoHS要求

应用

低压转高压

TFT-LCD面板

压电电机驱动器

• 输入电压范围：2.3 V至5.5 V
• 输出电压电平（VDDA和VDDB至VSS ≤ 35 V）
  低输出电压电平：低至−24.2 V
  高输出电压电平：可达+35 V
• 上升/下降时间：12 ns/19.5 ns（典型值）

• 传播延迟：80 ns（典型值）
• 工作频率：100 kHz（典型值）
• 超低静态电流：65 µA（典型值）

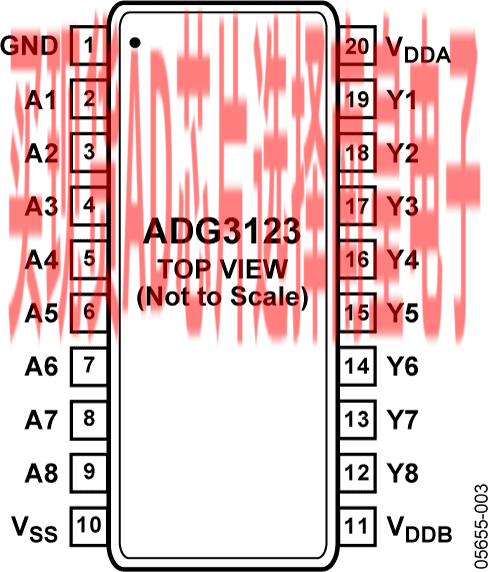

• 20引脚无铅TSSOP封装

ADG3123BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 85C，AD官网报价：3.2（100-499个）；2.64（1000+个）

ADG3123BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.64（1000+个）

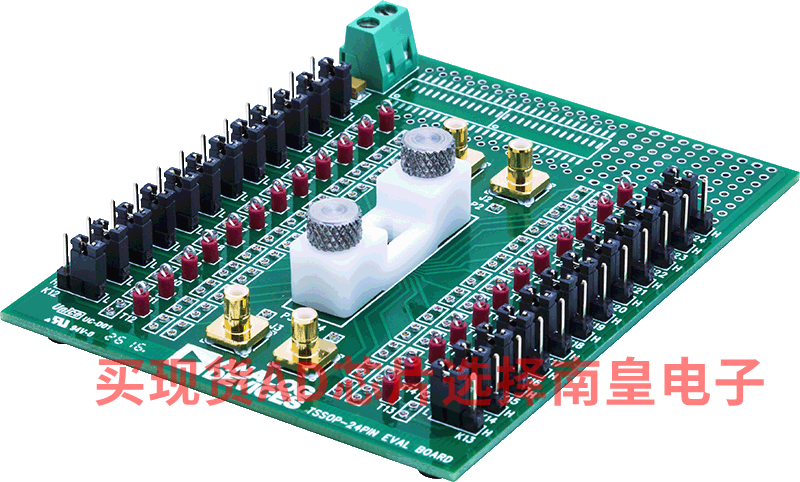

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
