ADG2188是一款8 × 8模拟交叉点开关阵列。按8列、8行的形式排列，共有64个开关通道。该阵列为双向式，行和列既可以配置为输入，也可以配置为输出。各开关可以通过I2C兼容型接口进行寻址和配置。支持标准、全速和高速(3.4 MHz)三种I2C接口。允许进行任意同步开关组合，而且可以利用LDSW命令同时更新多个开关。此外，利用RESET选项可以复位/关断所有开关通道。上电时，所有开关均处于关断状态。该器件采用32引脚、5 mm × 5 mm LFCSP_WQ封装。

应用

• 电视影音切换
• 车载信息娱乐系统
• 影音接收机
• 闭路电视
• 超声应用
• KVM 开关
• 电信应用
• 测试设备/仪器仪表
• PBX 系统

• I2C兼容接口
• 3.4 MHz高速I2C选项

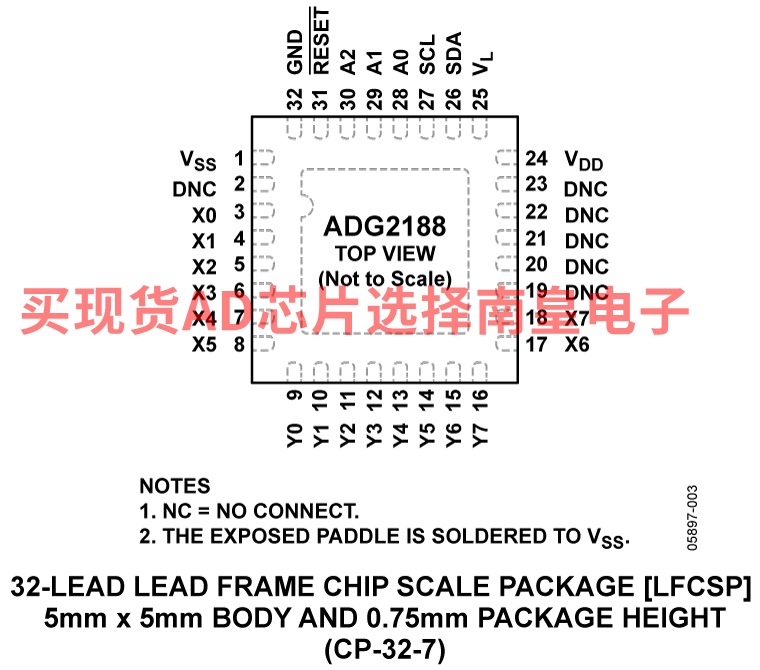

• 32引脚LFCSP_WQ (5 mm × 5 mm)封装
• 双缓冲输入逻辑
  • 多个开关同时更新
• 带宽最高达300 MHz
• 额定电源电压：±5 V（双电源）/+12 V（单电源）
• 导通电阻：35 Ω（最大值）
• 低静态电流：
• 通过汽车应用认证

ADG2188BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.83（1000+个）

ADG2188YCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（1000+个）

ADW54012Z-0REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.56（1000+个）

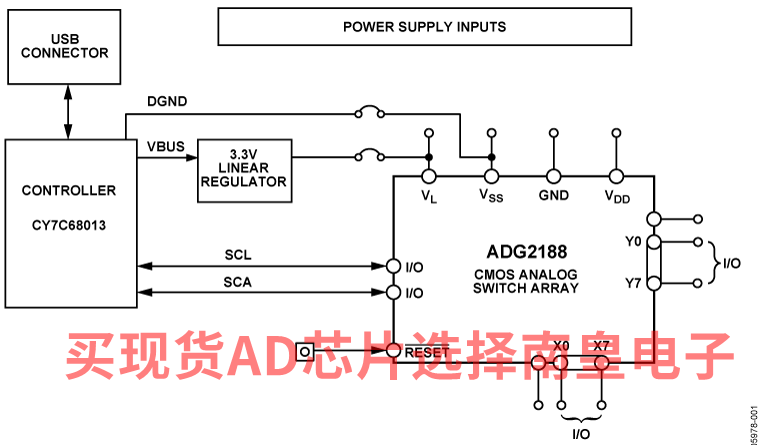

EVAL-ADG2188：ADG2188 评估板

本用户指南介绍ADG2188 I2C CMOS 8 × 8模拟开关阵列的评估板，采用双/单电源供电。该阵列为双向式，因此行和列既可以配置为输入，也可以配置为输出。一次可以激活任意数量的开关组合。

ADG2188的VDD和VSS输入间的差分电压最大15 V。因此，需注意连接电源时不得超过最大15 V的差分电压。

评估板连接到PC的USB端口，评估软件与评估板一同提供，便于用户设置ADG2188。EVAL-ADG2188EBZ也可用作独立的电路板。

ADG2188的完整技术规格参见ADI公司的ADG2188数据手册。使用评估板时，应同时参阅数据手册和本技术规格。
