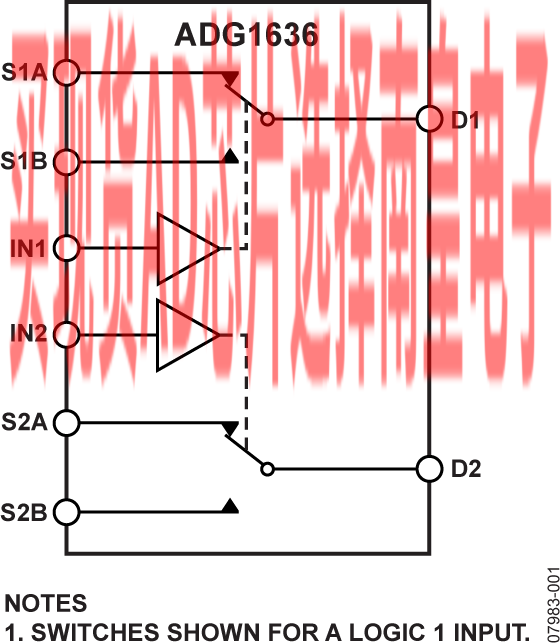

ADG1636是一款单芯片CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。该器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。两个开关均为先开后合式，适合多路复用器应用。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。

CMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

产品聚焦

整个温度范围内的最大导通电阻：1.6 Ω

极低失真：THD + N = 0.007%

3 V逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V

无需 VL 逻辑电源

超低功耗：小于16 nW

6引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

应用

• 通信系统
• 医疗系统
• 音频信号路由
• 视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 继电器替代方案

• 导通电阻：1 Ω（典型值）
• 导通电阻平坦度：0.2 Ω
• ±3.3 V至±8 V双电源供电
• 3.3 V至16 V单电源供电

• 无需 VL 电源
• 3 V逻辑兼容输入
• 轨到轨工作
• 每个通道的连续电流
  LFCSP 封装: 385 mA
  TSSOP封装: 238 mA
• 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

ADG1636BCPZ-REEL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：2.07（1000+个）

ADG1636BCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.07（1000+个）

ADG1636BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.07（1000+个）

ADG1636BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.07（1000+个）

ADG1636BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.07（1000+个）

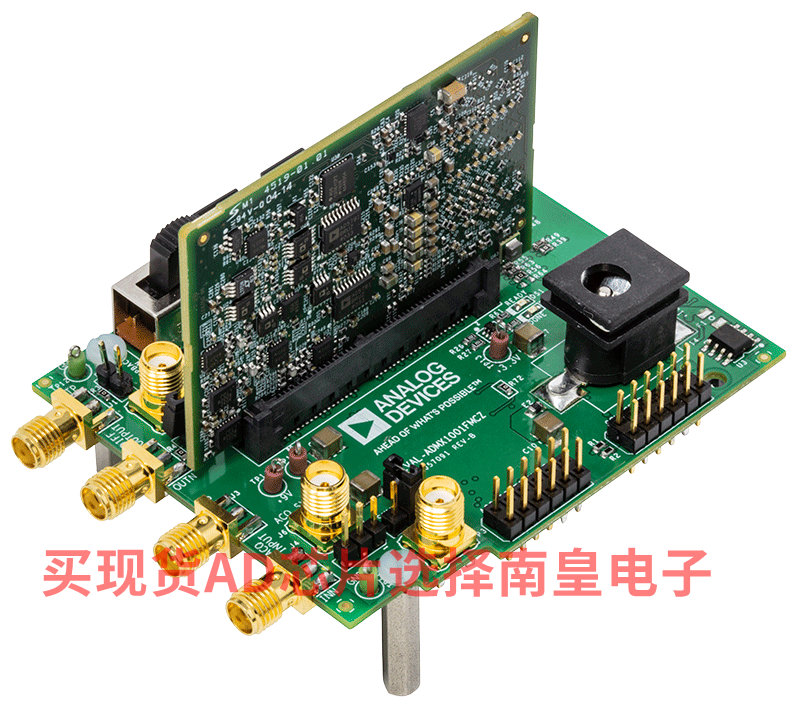

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE

---

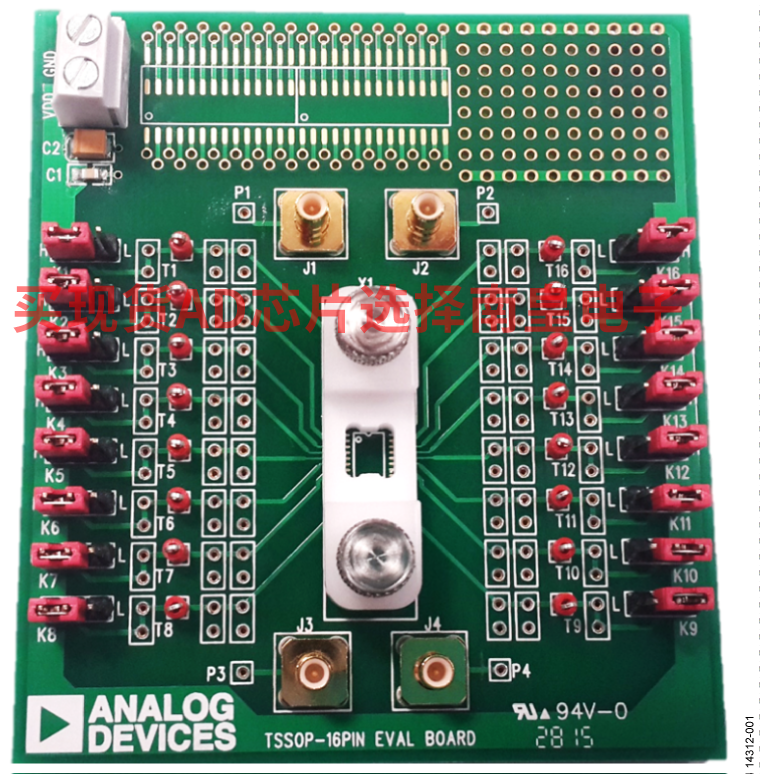

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
