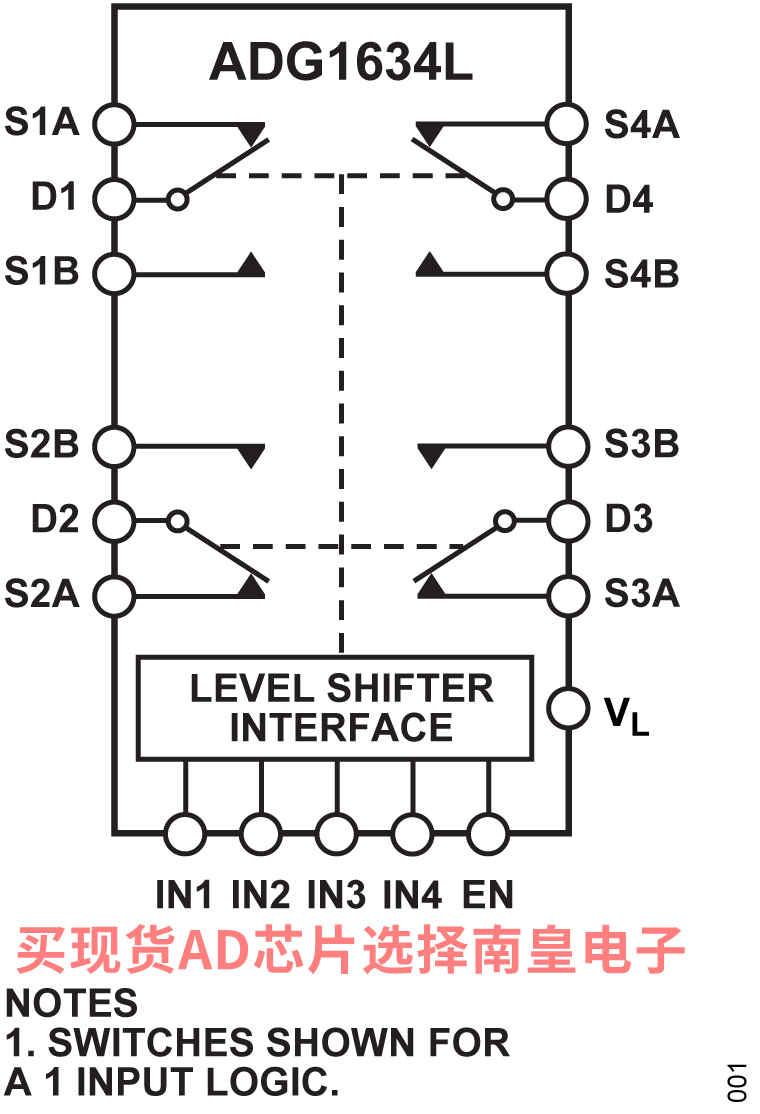

ADG1634L是一款单芯片工业CMOS (iCMOS)，内置四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG1634L提供EN输入，用于启用或禁用器件。禁用时，所有通道均关断。该开关通过逻辑1 EN输入启用，而INx输入定义SPDT开关的状态（参见数据手册中的表12）。

此开关具有超低导通电阻和导通电阻平坦度，非常适合低失真性能至关重要的数据采集和增益切换应用。iCMOS结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。

外部VL电源为较低的逻辑控制提供了灵活性。ADG1634L符合1.2 V和1.8 V JEDEC标准。

应用

• 通信系统
• 医疗系统
• 音频信号路由
• 视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• FPGA和微控制器系统
• 采样保持系统
• 继电器替代方案

产品特色

• 4.7 Ω典型的对电阻±5 V 双电源，25°C
• 1.2Ω导通电阻平坦度±5 V 双电源，25°C
• 完全指定在±5 V、12 V、5 V 和 3.3 V
• ±3.3 V 到 ±8 V 双电源供电

• 3.3 V 到 16 V 单电源供电
• VL 供应低逻辑电平兼容性
• 符合 1.8 V JEDEC 标准
• 符合 1.2 V JEDEC 标准
• 轨到轨操作
• 24 引脚 4 mm × 4 mm LFCSP

ADG1634LYCPZ-REEL7，封装：24-Lead LFSCP (4mm x 4mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.92（1000+个）

EVAL-ADG1634L：评估 ADG1634L 4.7 Ω RON, 具有 1.2 V 和 1.8 V JEDEC 逻辑一致性的四路 SPDT 开关

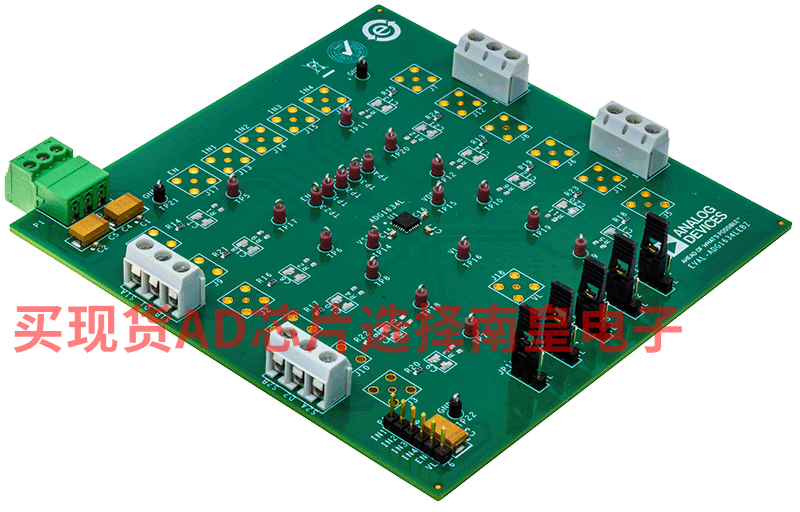

EVAL-ADG1634LEBZ 是 ADG1634L 的评估板。ADG1634L 包含四个独立的单刀双掷 (SPDT) 开关。在接通时，各个开关在两个方向上具有同等的传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

一个外部 VL电源引脚为较低的逻辑控制提供逻辑控制灵活性。ADG1634L 符合 1.2 V 和 1.8 V JEDEC 标准。

用户指南中的图 1 显示了 EVAL-ADG1634LEBZ 的典型评估设置。EVAL-ADG1634LEBZ 位于评估板的中心。包括八个测试点以连接到每个源引脚。漏极输入包含超小型 B 型 (SMB) 插座。三个螺丝端子为设备供电。如果需要，为用户定义的数字电压提供一个 5 引脚接头。

ADG1634L 的完整规格可在 Analog Devices, Inc. 提供的 ADG1634L 数据表中找到，使用 EVAL-ADG1634LEBZ 时应结合用户指南进行查阅。
