ADG1633的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：4.5 Ω导通电阻、三通道/四通道单刀双掷 ±5 V/+12 V/+5 V/+3.3 V开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1633的产品详情：

ADG1633/ADG1634均为单芯片工业CMOS(iCMOS) 模拟开关，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。 ADG1633（LFCSP和TSSOP封装）和ADG1634 （仅LFCSP封装）提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

应用

通信系统

医疗系统

音频信号路由

视频信号路由

自动测试设备

数据采集系统

电池供电系统

采样保持系统

继电器替代方案

ADG1633的优势和特点：

导通电阻：4.5 Ω（典型值）
导通电阻平坦度：1 Ω
连续电流最高达206 mA
±3.3 V至±8 V双电源供电
3.3 V 至16 V单电源供电

无需VL 电源
3 V 逻辑兼容输入
轨到轨工作

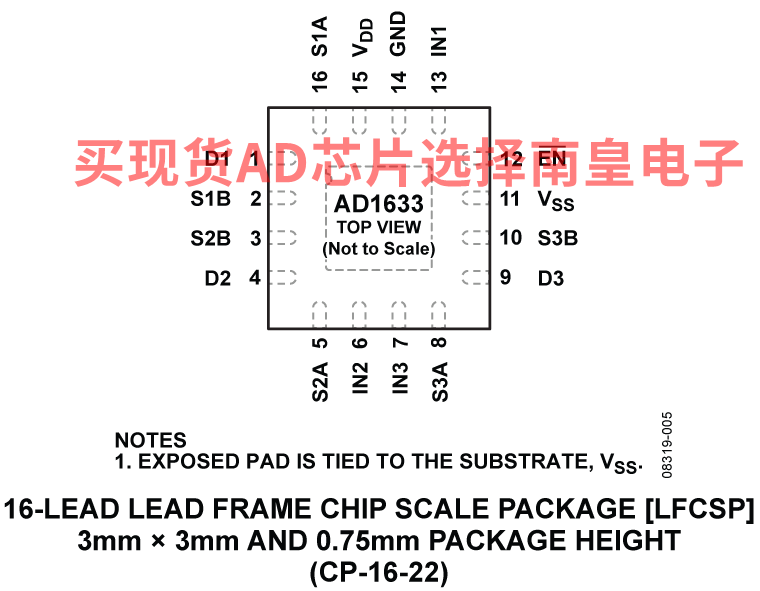

ADG1633: 16引脚TSSOP封装和16引脚、3 mm × 3 mm LFCSP封装
ADG1634: 20引脚TSSOP封装和20引脚、4 mm × 4 mm LFCSP封装

ADG1633具体的完整产品型号参数及价格（美元）：

ADG1633BCPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.95（1000+个）

ADG1633BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：4.28（100-499个）；1.95（1000+个）

ADG1633BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.28（100-499个）；1.95（1000+个）

ADG1633的评估套件：

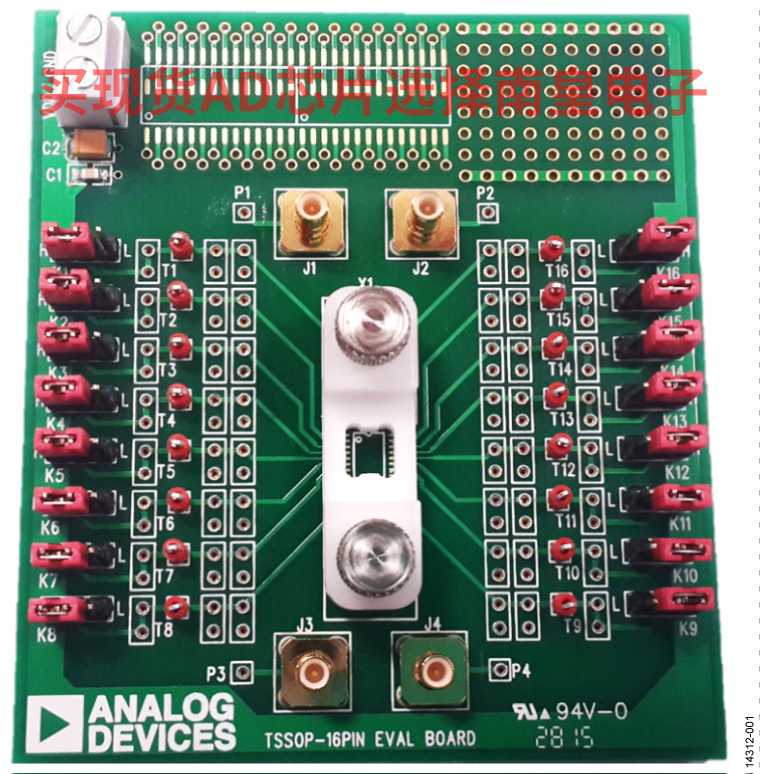

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
