ADG1611/ADG1612/ADG1613内置四个独立的单极/单掷(SPST)开关。二者的唯一不同之处就是数字控制逻辑相反。ADG1611开关的接通条件是相关控制输入为逻辑0，而ADG1612开关则要求逻辑1。ADG1613有两个开关的数字控制逻辑与ADG1611相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

ADG1613具有先开后合式开关动作，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

CMOS结构确保功耗极低，因而这些开关非常适合便携式和电池供电仪表。

产品特色

应用

• 通信系统
• 医疗系统
• 音频信号路由
• 视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 继电器替代方案

• 1 Ω典型导通电阻
• 0.2 Ω导通电阻平坦度
• ±3.3 V至±8 V双电源供电
• 3.3 V至16 V单电源供电

• 无需VL电源
• 3 V逻辑兼容输入
• 轨到轨工作
• 每个通道的连续电流
  LFCSP封装：280 mA
  TSSOP封装：175 mA
• 16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装

AD70/018Z-0RL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADG1612BCPZ-REEL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：1.98（1000+个）

ADG1612BCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.98（1000+个）

ADG1612BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；1.98（1000+个）

ADG1612BRUZ-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；1.98（1000+个）

ADG1612BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.42（100-499个）；1.98（1000+个）

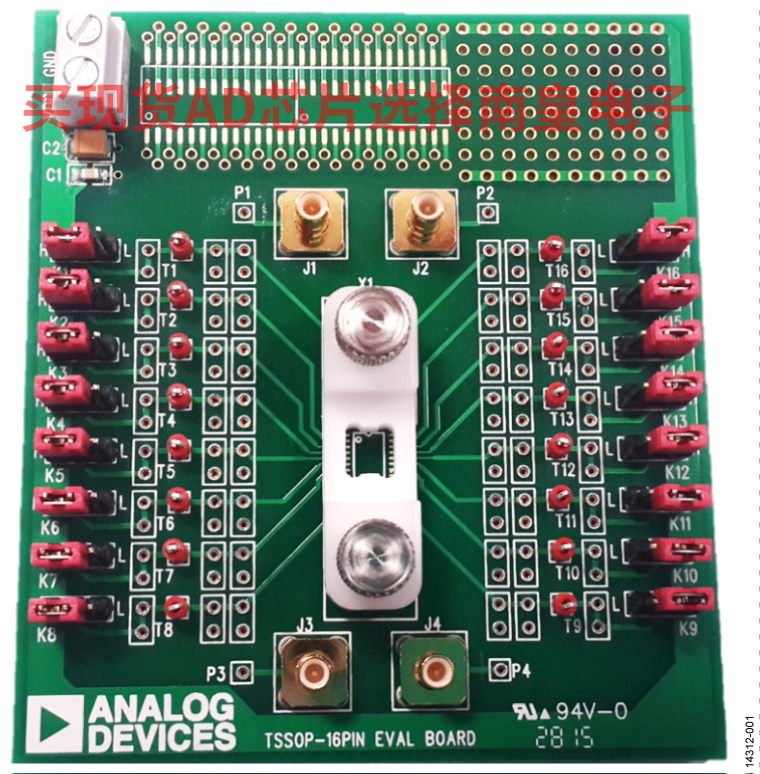

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
