ADG1608（4.5 Ω RON、8通道、±5 V/+12 V/+5 V/+3.3 V多路复用器）-AD代理

ADG1608的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：4.5 Ω RON、8通道、±5 V/+12 V/+5 V/+3.3 V多路复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1608的产品详情：

ADG1608/ADG1609均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG1608根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG1609根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性，当开关数字输入时，可实现最小的瞬变。

这些开关具有低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。

CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。

应用

通信系统

医疗系统

音频信号路由

视频信号路由

自动测试设备

数据采集系统

电池供电系统

采样保持系统

继电器替代方案

ADG1608的优势和特点：

导通电阻：4.5 Ω（典型值）
导通电阻平坦度：1 Ω
连续电流最高达470 mA
双电源供电：±3.3 V至±8 V

单电源供电：3.3 V至16 V
无需VL电源
3 V逻辑兼容输入
轨到轨工作

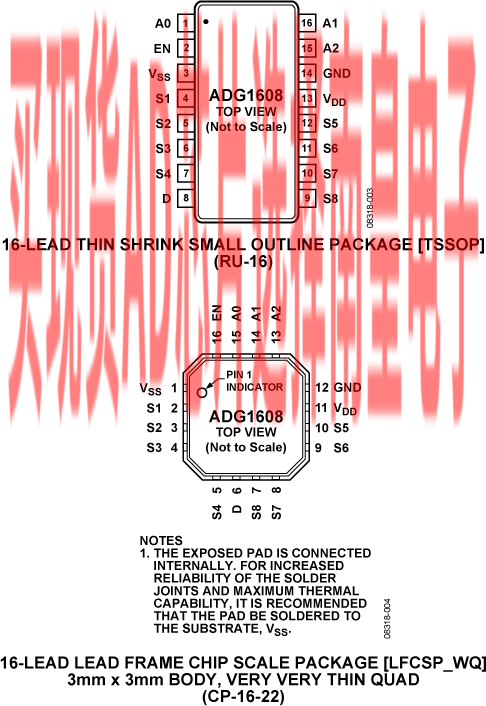

16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装

ADG1608具体的完整产品型号参数及价格（美元）：

ADG1608BCPZ-REEL7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.24（1000+个）

ADG1608BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：4.94（100-499个）；2.24（1000+个）

ADG1608BRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.94（100-499个）；2.24（1000+个）

ADG1608的评估套件：

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

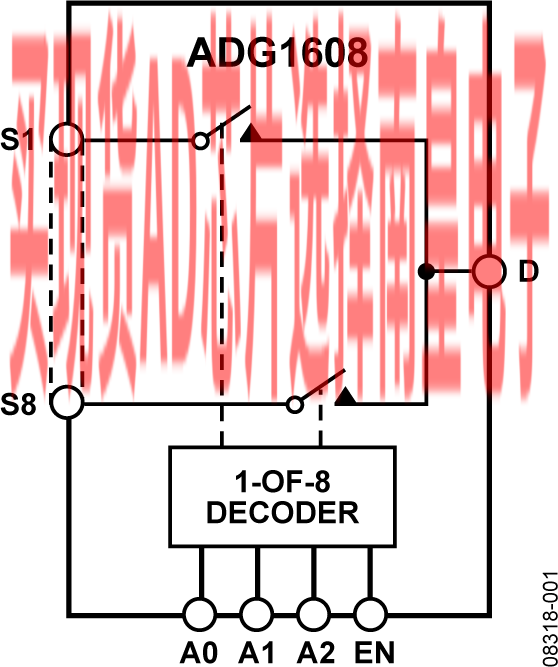

ADG1608的电路图解：

ADG1608的评估套件：
