ADG1606（4.5 Ω RON、16通道/差分8通道、±5V/+12 V/+5 V/+3.3 V多路复用器）-AD代理

ADG1606的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：4.5 Ω RON、16通道/差分8通道、±5V/+12 V/+5 V/+3.3 V多路复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1606的产品详情：

ADG1606和ADG1607均为单芯片iCMOS模拟多路复用器，分别内置16个单通道和8个差分通道。ADG1606根据4位二进制地址线（A0、A1、A2和A3）所确定的地址，将16路输入之一切换至公共输出。ADG1607根据3位二进制地址线（A0、A1和A2）所确定的地址，将8路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。使能时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS结构可确保功耗较低，因而这些器件非常适合便携式电池供电仪表。

产品聚焦

整个温度范围内的最大导通电阻：7.5 Ω

较低失真：THD + N = 0.04%

3 V逻辑兼容数字输入：VINH = 2.0 V，VINL = 0.8 V

无需VL逻辑电源

应用

通信系统
医疗系统
音频信号路由
视频信号路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
继电器替代方案

ADG1606的优势和特点：

导通电阻：4.5 Ω（典型值）
导通电阻平坦度：1.1 Ω
双电源供电：±3.3 V至±8 V
单电源供电：3.3 V至16 V

无需VL电源
3 V逻辑兼容输入
轨到轨工作
每个通道的连续电流最高达378 mA
28引脚TSSOP和32引脚、
5 mm × 5 mm、LFCSP_VQ封装

ADG1606具体的完整产品型号参数及价格（美元）：

ADG1606BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.63（1000+个）

ADG1606BRUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.63（1000+个）

ADG1606BRUZ-REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.63（1000+个）

ADG1606的评估套件：

EVAL-28TSSOPEBZ：EVAL-28TSSOPEBZ评估板

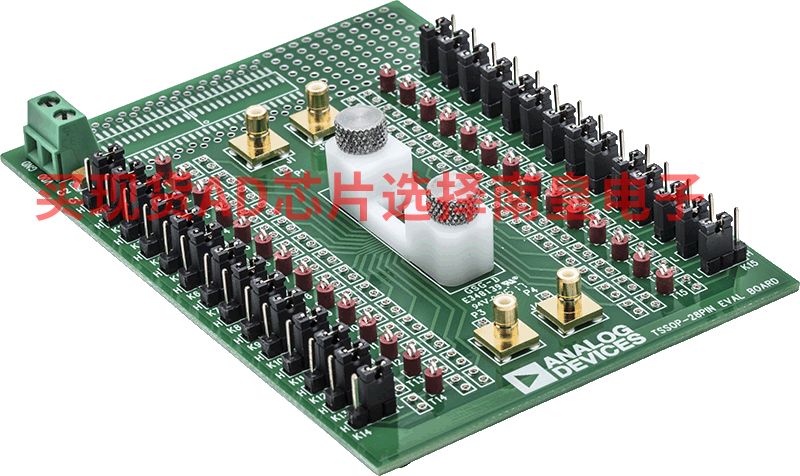

EVAL-28TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的28引脚TSSOP器件，这些产品可单独购买。EVAL-28TSSOPEBZ采用箝位将28引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

28引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K28），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

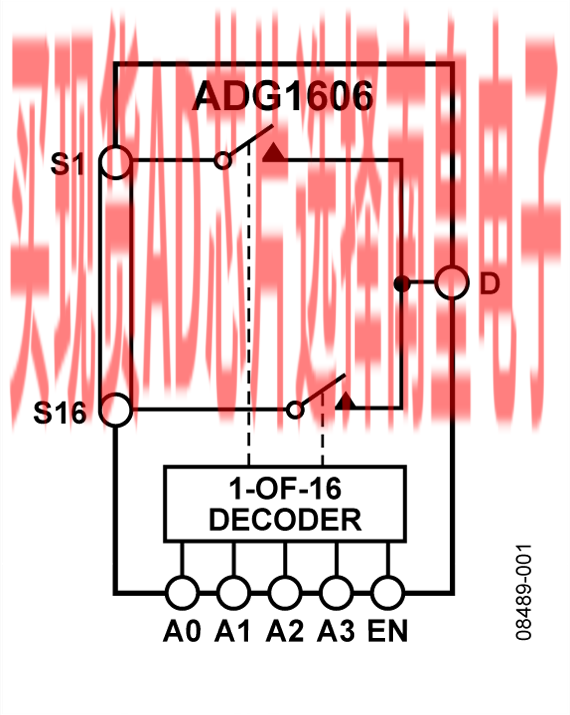

ADG1606的电路图解：

ADG1606的评估套件：
