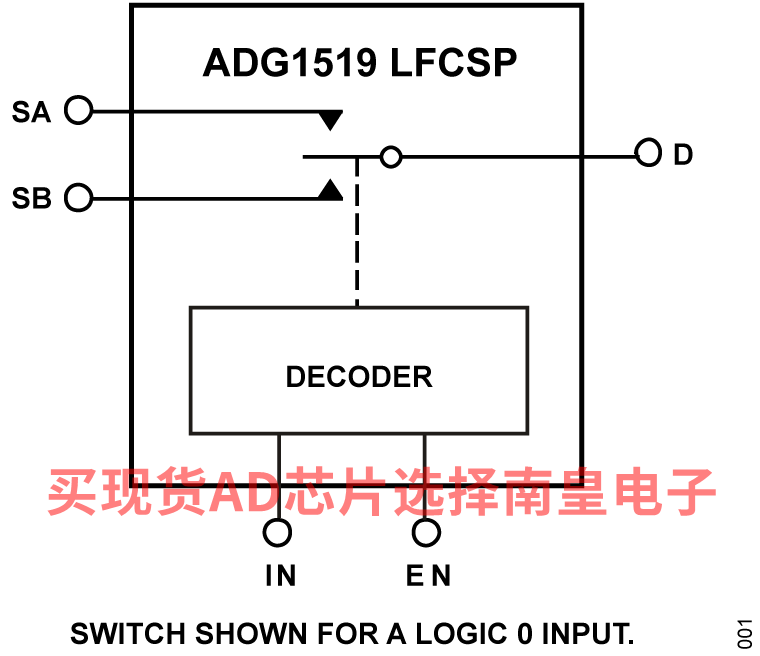

ADG1519是一款单刀双掷（SPDT）开关。引线架构芯片级封装（LFCSP）上的EN输入用于启用或禁用该器件。禁用时，开关端子（SA、SB和D）为高阻抗。

ADG1519的VDD = +5 V ± 10%，VSS = –4.5 V至–8.8 V，适合要求非对称电源的应用。ADG1519导通电阻曲线在整个模拟输入范围内比较平坦，可确保在切换音频信号时拥有出色的线性度和低失真性能。其结构可确保功耗非常低，因而该器件非常适用于便携式电池供电仪器。

当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG1519为先开后合式开关，适合多路复用器应用。

应用

• LDMOS功率放大器栅极驱动
• GAN功率放大器栅极驱动
• 通信系统
• 自动测试设备
• 数据采集系统
• 采样保持系统

产品特色

• 3.8Ω导通电阻
• 规格为
  • VDD = +5 V ± 10%
  • VSS = –4.5 V至–8.8 V
• 不需要VL电源

• 3V逻辑兼容输入
• 最高310mA的恒流
• 轨到轨操作

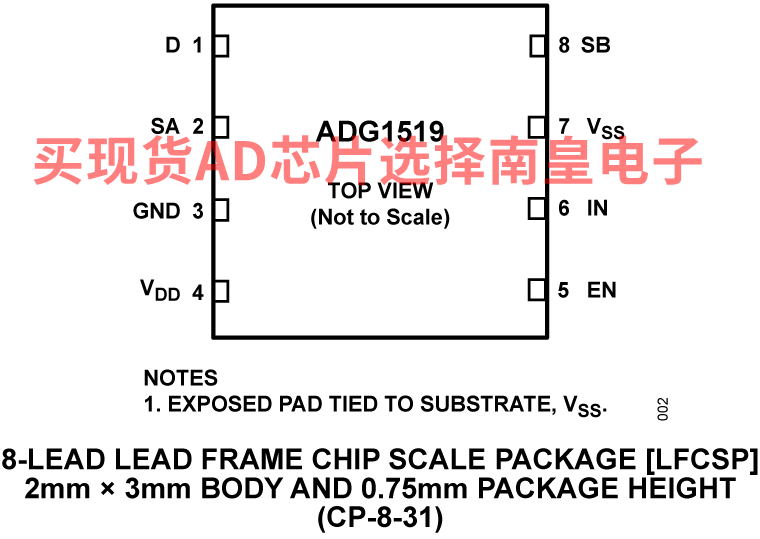

• 8引脚2mm×3mm LFCSP

ADG1519BCPZ-RL7，封装：8-lead LFCSP 2 mm × 3 mm × 0.75，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.57（1000+个）

EVAL-ADG1519：评估ADG1519 3.8Ω导通电阻、SPDT开关

EVAL-ADG1519EBZ是ADG1519的评估板，有一个单路单极双通（SPDT）开关。ADG1519规格为VDD = +5V ± 10%和VSS=–4.5V到–8.8V的不对称电压源。

用户指南中的图1所示为典型评估设置下的EVAL-ADG1519EBZ。ADG1519焊接到评估板中央位置，有双线螺丝接线端子，用于连接每个源极和漏极引脚。其中三个螺丝端子为套件供电，第四个螺丝端子提供可选的逻辑电压，用于ADG519的数字控制（如需要）。

产品数据手册中包含 ADG1519的完整规格说明，使用EVAL-ADG1519EBZ评估板时必须同时参阅该说明和本用户指南。
