ADG1414的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：9.5 Ω RON ±15 V/+12 V/±5 V iCMOS 串行控制八通道单刀单掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1414的产品详情：

ADG1414是一款单芯片互补金属氧化物半导体(CMOS)器件，内置八个采用工业CMOS(iCMOS) 工艺{此为我们的注册商标；是否要在此处提及：“...ADI公司开发的…工艺”？}设计的独立可选开关。iCMOS是一种模块式制造工艺，集高电压CMOS与双极性技术于一体。 iCMOS 器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并缩减封装尺寸。

ADG1414是一组八通道单刀单掷(SPST)开关，通过一个三线式串行接口进行控制。开关之间的导通电阻匹配严格，并且在整个信号范围内，导通电阻曲线非常平坦。各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

数据以8位形式写入这些器件，每一位对应一个通道。

ADG1414采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。利用移位寄存器SDO的输出，可以将若干这种器件以菊花链形式相连。上电时，所有开关均处于断开状态，内部寄存器为全零。

产品聚焦

50 MHz 串行接口

导通电阻：9.5 Ω

导通电阻平坦度：1.6 Ω

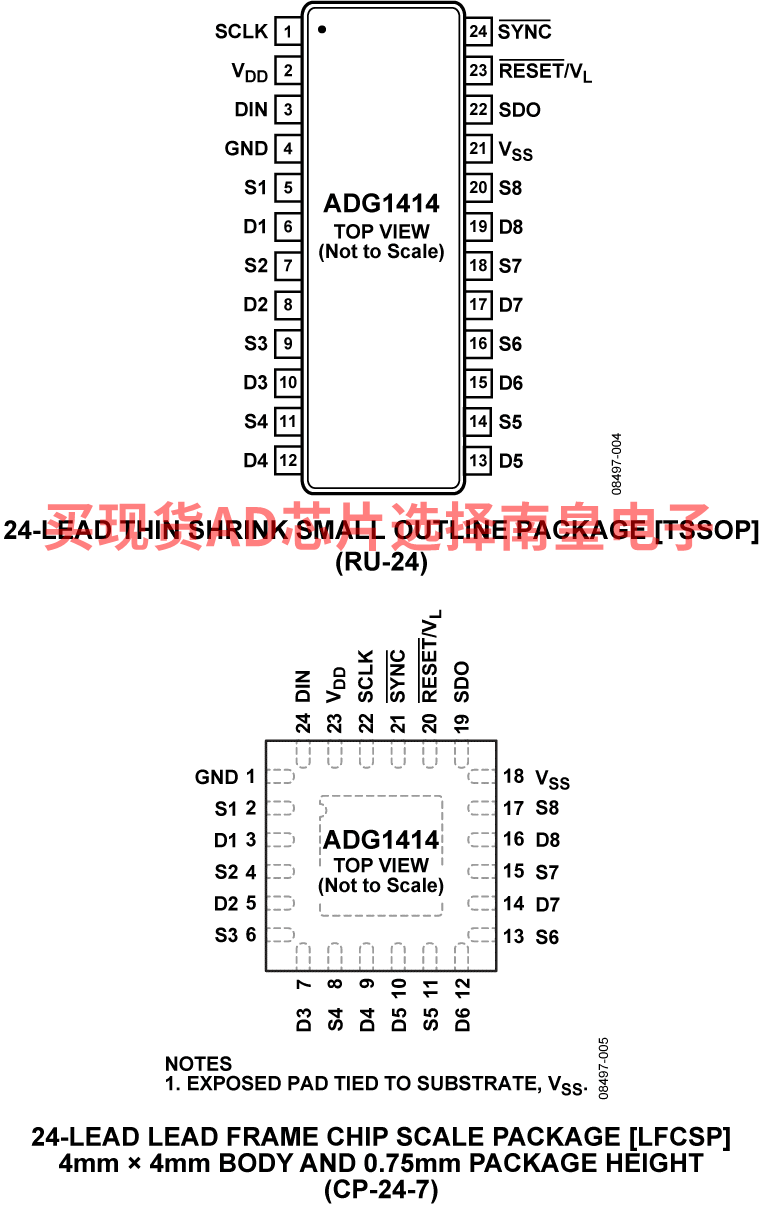

24引脚TSSOP和4 mm × 4 mm LFCSP封装

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统

ADG1414的优势和特点：

SPI 接口
支持菊花链模式
最大导通电阻：10 Ω
导通电阻平坦度：0.5 Ω

额定电源电压：±15 V、+12 V
3 V 逻辑兼容输入
轨到轨工作
24引脚TSSOP和24引脚、4 mm × 4 mm LFCSP封装

ADG1414具体的完整产品型号参数及价格（美元）：

ADG1414BCPZ-REEL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.55（1000+个）

ADG1414BRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：4.33（100-499个）；3.55（1000+个）

ADG1414BRUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.33（100-499个）；3.55（1000+个）

ADG1414的评估套件：

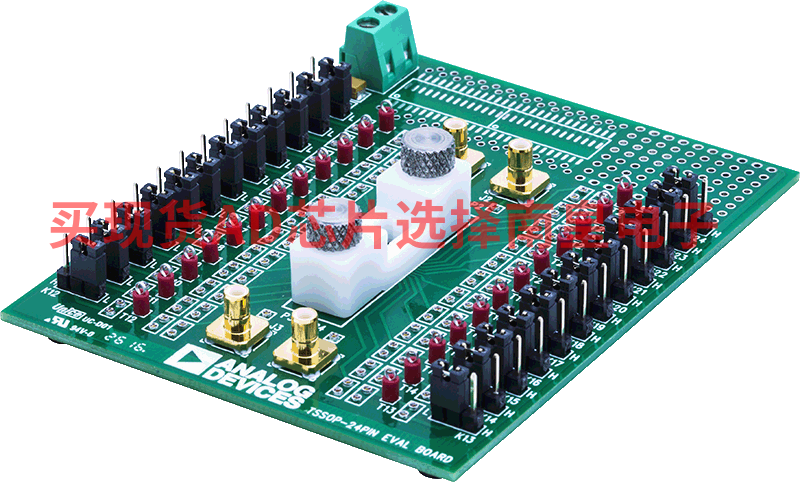

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

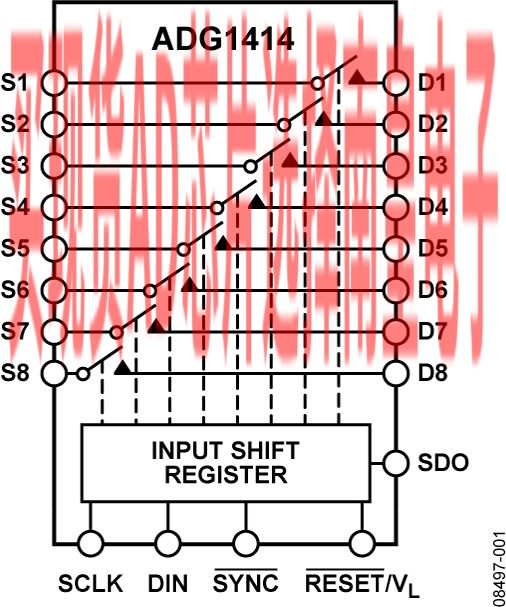

ADG1414的电路图解：

ADG1414的评估套件：
