ADG1411/ADG1412/ADG1413 是单片互补金属氧化物半导体 (CMOS) 套件，包含四个采用 iCMOS 工艺设计的可独立选择开关。iCMOS（工业 CMOS）是一种将高电压 CMOS 和双极技术结合在一起的模块化制造工艺。它可促进各种高性能模拟 IC 的开发，这些 IC 能以 33 V 电压在前代高电压套件无法实现的封装中运行。与使用传统 CMOS 工艺的模拟 IC 不同，iCMOS 元件可耐受高电源电压，同时提供更高的性能，显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换信号时实现出色的线性度和低失真度。

iCMOS 构造可确保超低功耗，使套件非常适用于便携式和电池供电仪器。

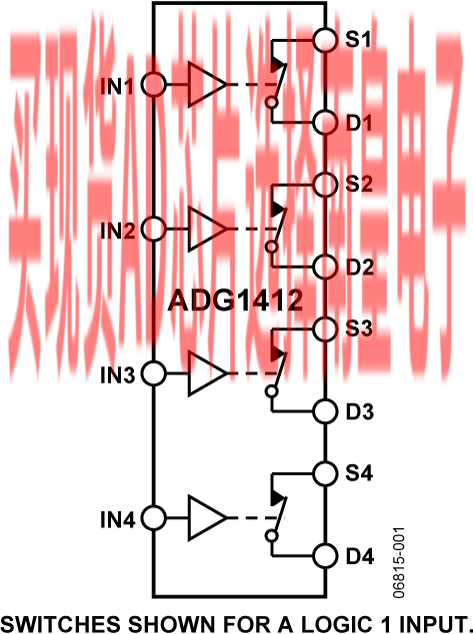

ADG1411/ADG1412/ADG1413 包含四个独立的单刀单掷 (SPST) 开关。ADG1411 和 ADG1412 的唯一区别是它们的数字控制逻辑是反向的。ADG1411 开关在适当控制输入时通过逻辑 0 开启，而 ADG1412 开关通过逻辑 1 开启。ADG1413 具有两个开关，其数字控制逻辑与 ADG1411 相似；另两个开关上的逻辑是反向的。在接通时，各个开关在两个方向上具有同等的良好传导性能，并且其输入信号范围可扩展至电源电压的水平。在断开状态下，达到电源电压水平的信号电平将被阻止。

ADG1413 具有先开后合式开关功能，适用于多路复用器应用。设计中的固有特性是低电荷注入，在开关数字输入时可实现较小瞬变

产品特色

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
• 继电器替代方案

• 导通电阻为 1.5 Ω
• 导通电阻平坦度为 0.3 Ω
• 通道间导通电阻匹配度为 0.1 Ω
• 每通道连续电流
  • LFCSP：250 mA
  • TSSOP：190 mA
• 全定工作电压为 +12 V、±15 V 和 ±5 V

• 不需要 VL 电源
• 3 V 逻辑兼容输入
• 轨到轨操作
• 16 引脚 TSSOP 和 16 引脚 4 mm × 4 mm LFCSP
• AEC-Q100 适用于汽车应用

ADG1412YCPZ-REEL，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：3.01（1000+个）

ADG1412YCPZ-REEL7，封装：16-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.01（1000+个）

ADG1412YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.66（100-499个）；3.42（1000+个）

ADG1412YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.66（100-499个）；3.42（1000+个）

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
