- 制造厂商：AD
- 产品类别：单电源模拟开关和多路复用器
- 技术类目：双电源模拟开关和多路复用器
- 功能描述：9.5 Ω RON、16通道/差分8通道、±15 V/+12 V/±5 V iCMOS多路复用器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADG1406与 ADG1407是单芯片iCMOS模拟多路复用器，分别包括16个单端通道和八个差分通道。ADG1406可以将16个输入中的一个切换到公共输出，具体由4位二进制地址线决定（A0， A1， A2和A3）。ADG1407可以将八个差分输入中的一个切换到公共差分输出，具体由3位二进制地址线决定（A0， A1和A2）。这两款器件的EN输入可使能或禁用器件。禁用时，所有通道都被关断。当启用时，每个通道都可以执行双向操作，输入信号范围可扩展至电源电压。
iCMOS（工业CMOS）模块化制作工艺结合了高压CMOS （互补金属氧化物半导体）和双极型技术，能够开发出各种在33 V 电压下工作的高性能、小尺寸模拟IC，这是其它高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS器件可以忍受高电源电压，同时提供增强的性能，从而大大降低功耗，并缩小封装尺寸。
这些开关具有超低的导通电阻以及导通电阻平坦度，是低失真度至关重要的数据采集与增益开关应用的理想解决方案。iCMOS架构可确保超低功耗，使这些器件成为便携式设备和电池供电仪器的理想选择。
应用- 医疗设备
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
- 导通电阻：9.5 Ω@ 25°C
- 最大连续电流：300 mA
- 工作电压：±15 V/+12 V/±5 V
- 3 V逻辑兼容输入
- 轨到轨工作
- 采用先断后合开关动作

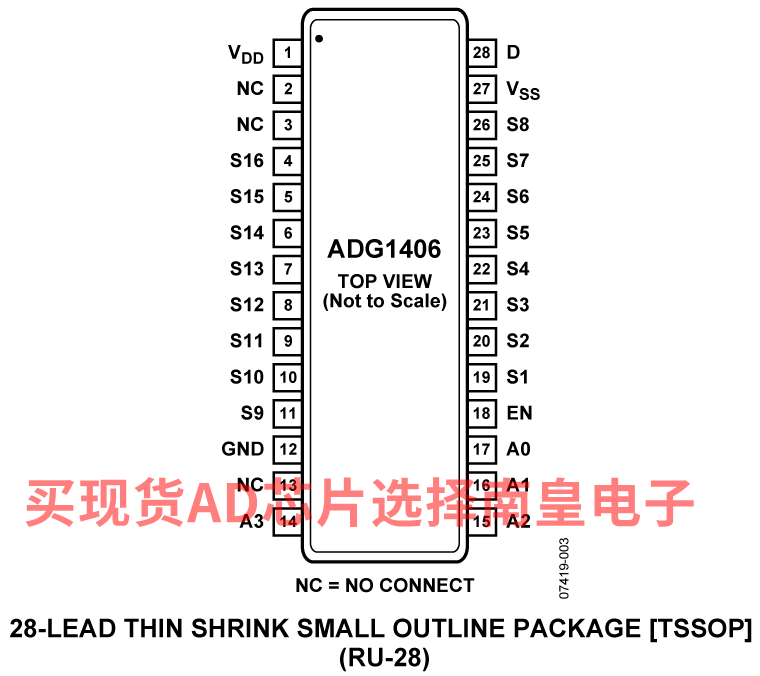

- 28引脚TSSOP封装与5 mm × 5 mm 32引脚LFCSP_VQ封装
ADG1406BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.45（1000+个）
ADG1406BRUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.66（100-499个）；5.45（1000+个）
ADG1406BRUZ-REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：6.66（100-499个）；5.45（1000+个）

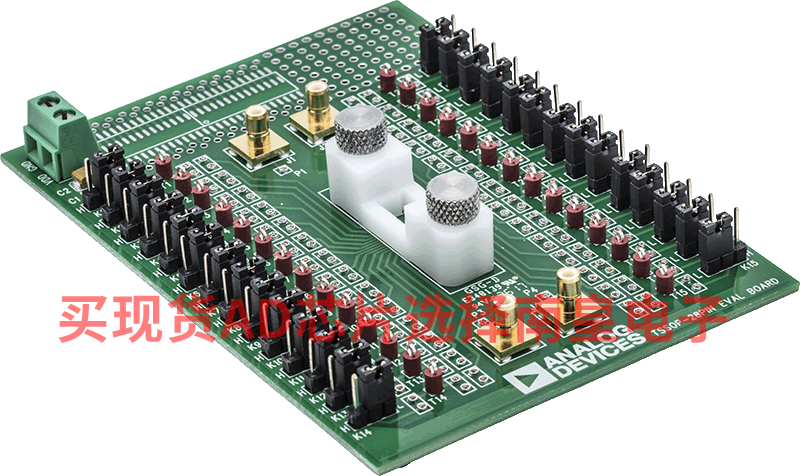

EVAL-28TSSOPEBZ：EVAL-28TSSOPEBZ评估板
EVAL-28TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的28引脚TSSOP器件，这些产品可单独购买。EVAL-28TSSOPEBZ采用箝位将28引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
28引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K28），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
