ADG1402的基本参数
  • 制造厂商:AD
  • 产品类别:单电源模拟开关和多路复用器
  • 技术类目:双电源模拟开关和多路复用器
  • 功能描述:1 Ω 导通电阻、 ±15 V/+12 V/±5 V, iCMOS单刀单掷开关
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADG1402的产品详情:

ADG1401/ADG1402内置一个单刀单掷(SPST)开关。图1显示,当逻辑输入为1时,ADG1401开关闭合,ADG1402开关则断开。当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,等于电源电压的信号电平被阻止。

iCMOS(工业CMOS)是一种模块式制造工艺,集高电压CMOS(互补金属氧化物半导体)与双极性技术于一体。通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同,iCMOS器件不但可以承受高电源电压,同时还能提升性能、大幅降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS结构可确保功耗极低,因而这些器件非常适合便携式电池供电仪表。

产品聚焦
  • 最大导通电阻(25℃):1.3 ?
  • 极低失真。
  • 3 V逻辑兼容数字输入:VIH = 2.0 V,VIL = 0.8 V。
  • 无需VL逻辑电源。
  • 8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装。
    • 应用
    • 自动测试设备
    • 数据采集系统
    • 电池供电系统
    • 采样保持系统
    • 音频信号路由
    • 视频信号路由
    • 通信系统
    • 继电器替代方案
    ADG1402的优势和特点:
    • 导通电阻:1 ?
    • 导通电阻平坦度:0.2 ?
    • 连续电流最高达435 mA
    • 额定电源电压:+12 V、±15 V、
      ±5 V
    • 无需VL电源
    • 3 V逻辑兼容输入
    • 轨到轨工作
    • 8引脚MSOP和8引脚、
      3 mm × 2 mm LFCSP封装

    ADG1402具体的完整产品型号参数及价格(美元):

    ADG1402BCPZ-REEL7,封装:8-Lead LFCSP (3mm x 2mm x 0.75mm),包装形式及数量:卷带,3000,工作温度:-40 to 125C,AD官网报价:1.63(1000+个)

    ADG1402BRMZ,封装:8-Lead MSOP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:1.99(100-499个);1.63(1000+个)

    ADG1402BRMZ-REEL7,封装:8-Lead MSOP,包装形式及数量:卷带,1000,工作温度:-40 to 125C,AD官网报价:1.99(100-499个);1.63(1000+个)

    轻松满足您的AD芯片采购需求
    ADG1402的评估套件:

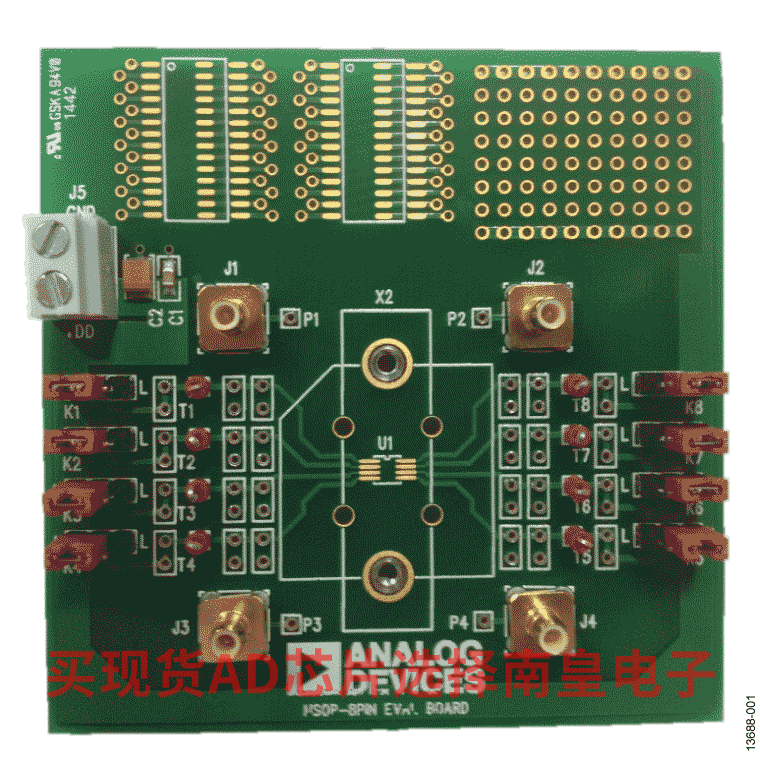

    EVAL-8MSOP:用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子,这样器件可固定到该板上,而无需焊接。 这使得该评估板可重复用于多个器件。


    该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路,并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器,从而向器件提供额外的外部信号。 此外,板顶部具有空间用于原型开发。


    该产品数据手册提供该测试器件的完整规格,使用评估板时应同时参考用户指南与数据手册。
