ADG1334是一款单芯片CMOS器件，内置四个采用CMOS工艺设计的独立可选单刀双掷（SPDT）开关。

当这些开关接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。

较快的开关速度及高信号带宽，使之适合视频信号切换应用。CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。

• 电源电压范围：33 V
• 导通电阻：130 Ω
• 额定电源电压：±15 V/+12 V

• 3 V 逻辑兼容输入
• 轨到轨工作
• 先开后合式开关动作

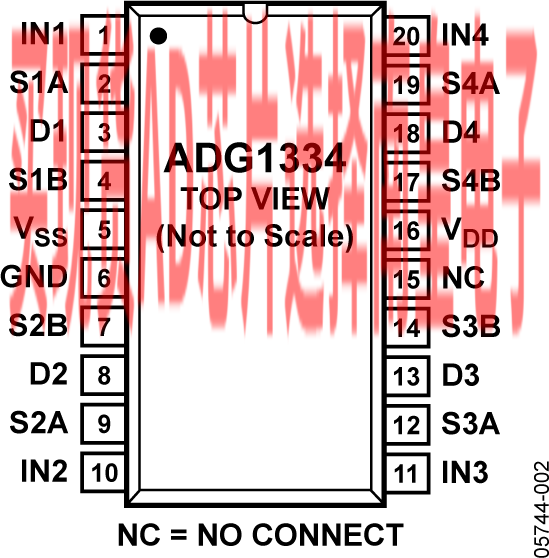

• 20引脚SSOP封装

ADG1334BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：2.23（100-499个）；1.84（1000+个）

ADG1334BRSZ-REEL，封装：20-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：1.84（1000+个）

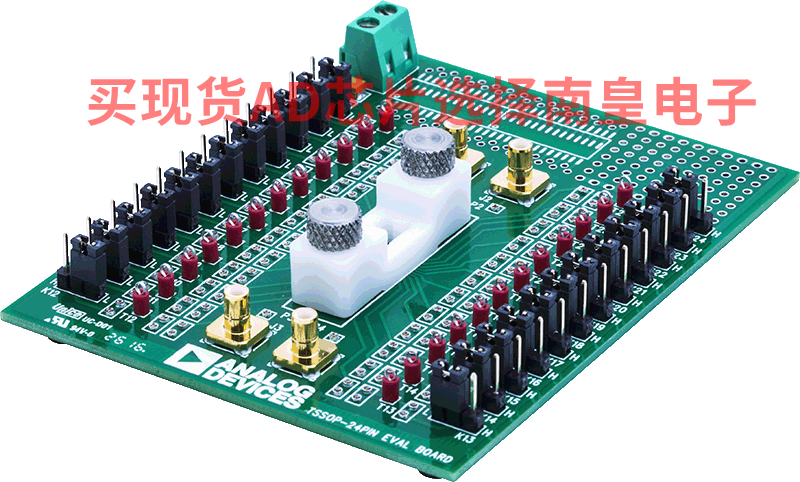

EVAL-24TSSOP：开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
