ADG1313的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：± 15 V /12 V四通道单刀单掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1313的产品详情：

ADG1311/ADG1312/ADG1313均为单芯片CMOS器件，内置四个采用CMOS工艺设计的独立可选开关。

ADG1311/ADG1312/ADG1313均内置四个独立的单刀单掷(SPST)开关。ADG1311与ADG1312的不同是数字控制逻辑相反。ADG1311开关的接通条件是相关控制输入为逻辑0，而ADG1312则要求逻辑1。ADG1313有两个开关的数字控制逻辑与ADG1311相似，但其它两个开关的控制逻辑则相反。ADG1313为先开后合式开关，适合多路复用器应用。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

应用

信号切换

电池供电系统

通信系统

ADG1313的优势和特点：

电源电压范围：33 V
额定电源电压：+12 V、±15 V
导通电阻：130 Ω
无需VL 电源

3 V 逻辑兼容输入
轨到轨工作
16引脚TSSOP和16引脚SOIC封装
典型功耗：<0.03 μW

ADG1313具体的完整产品型号参数及价格（美元）：

ADG1313YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 105C，AD官网报价：1.46（100-499个）；1.19（1000+个）

ADG1313YRUZ-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.19（1000+个）

ADG1313YRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 105C，AD官网报价：1.46（100-499个）；1.19（1000+个）

ADG1313YRZ-REEL7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：1.19（1000+个）

ADG1313的评估套件：

EVAL-16TSSOP：开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

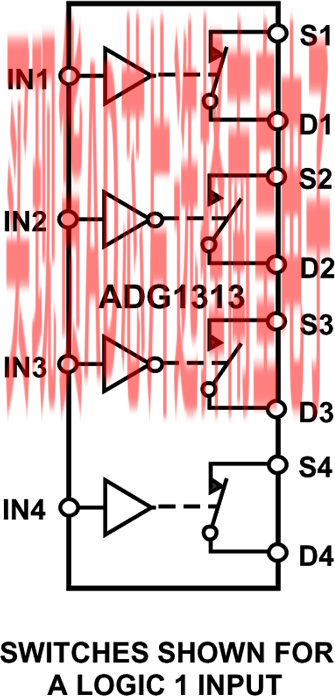

ADG1313的电路图解：

ADG1313的评估套件：
