ADG1223的基本参数

制造厂商：AD
产品类别：单电源模拟开关和多路复用器
技术类目：双电源模拟开关和多路复用器
功能描述：低电容、低电荷注入、±15 V/+12 V iCMOS双通道单刀单掷开关
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADG1223的产品详情：

ADG1221/ADG1222/ADG1223均为单芯片互补金属氧化物半导体(CMOS)器件，内置四个采用iCMOS（工业CMOS）工艺设计的独立可选开关。iCMOS是一种模块式制造工艺，集高电压CMOS与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

这些开关具有超低电容和极低的电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。图2显示，在器件的整个信号范围内电荷注入极小。

ADG1221/ADG1222/ADG1223均内置两个独立的单刀单掷(SPST)开关。ADG1221与ADG1222的唯一不同是数字控制逻辑相反。ADG1221开关的接通条件是相关控制输入为逻辑1，而ADG1222则要求逻辑0。ADG1223有一个开关的数字控制逻辑与ADG1221相似，但另一个开关的控制逻辑则相反。ADG1223为先开后合式开关，适合多路复用器应用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

应用

自动测试设备

数据采集系统

电池供电系统

采样保持系统

音频信号路由

视频信号路由

通信系统

ADG1223的优势和特点：

电荷注入：小于0.5 pC（整个信号范围内）
关断电容：2 pF
关断泄漏：20 pA
电源电压范围：33 V
导通电阻：120 Ω

额定电源电压：±15 V、+12 V
无需 VL 电源
3 V逻辑兼容输入
轨到轨工作
10引脚MSOP封装

ADG1223具体的完整产品型号参数及价格（美元）：

ADG1223BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.76（100-499个）；1.44（1000+个）

ADG1223BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.76（100-499个）；1.44（1000+个）

ADG1223的评估套件：

EVAL-10MSOP：开关和多路复用器产品系列中用于10引脚MSOP器件的评估板

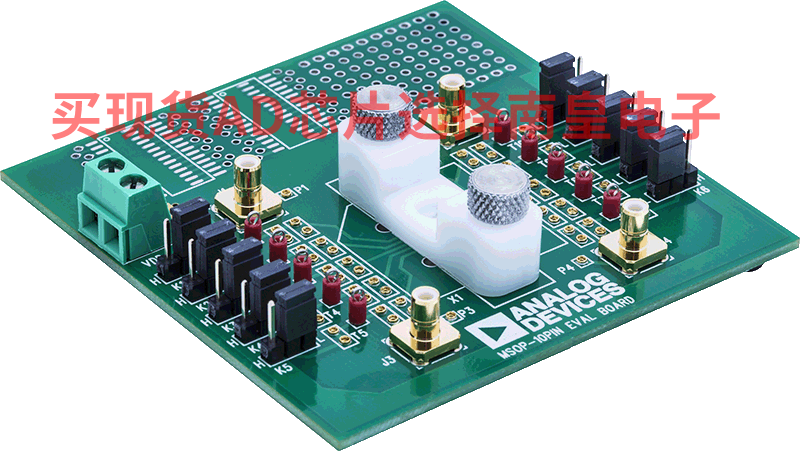

EVAL-10MSOPEBZ评估板用于评估开关和多路复用器产品系列中的10引脚MSOP器件，这些产品可单独购买。EVAL-10MSOPEBZ采用箝位将10引脚MSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

10引脚MSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K10），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

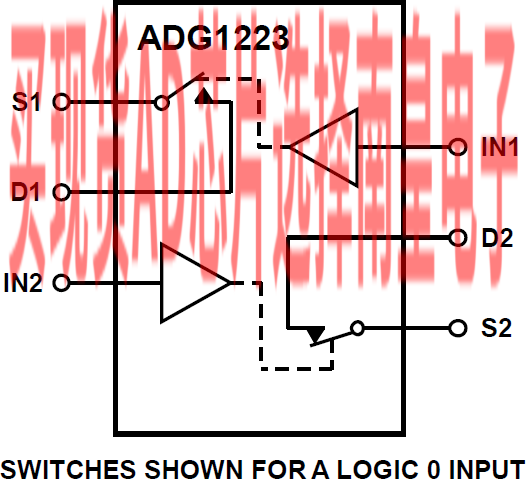

ADG1223的电路图解：

ADG1223的评估套件：
