ADG1201/ADG1202是单芯片互补金属氧化物半导体（CMOS）器件，内置一个采用iCMOS（工业CMOS）工艺设计的单刀单掷（SPST）开关。iCMOS是一种模块式制造工艺，集高电压CMOS与双极性技术于一体。利用这种工艺，可以开发工作电压达33 V的各种高性能模拟IC，并实现以往的高压器件所无法实现的尺寸。与采用传统CMOS工艺的模拟IC不同iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

这些开关具有超低电容和电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。

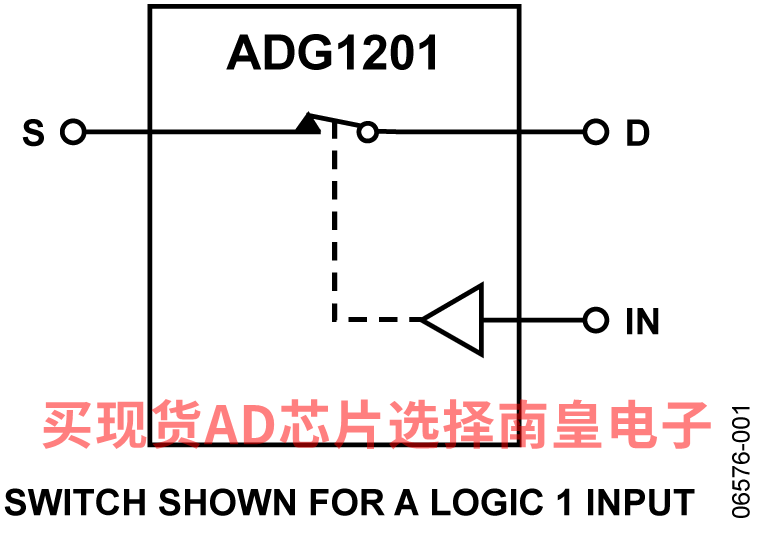

iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。ADG1201/ADG1202内置一个单刀单掷（SPST）开关。图1显示，当逻辑输入为1时，ADG1201开关闭合，ADG1202开关则断开。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

产品聚焦

应用

数据手册，Rev. 0，2/08

• 2.4 pF关断电容
• 电荷注入小于1 pC
• 低泄漏：0.6 nA（最大值，85°C）
• 导通电阻：120 Ω

• 额定电源电压：±15 V、+12 V
• 无需VL 电源
• 3 V逻辑兼容输入
• 轨到轨工作
• 6引脚SOT-23封装

ADG1201BRJZ-R2，封装：6-Lead SOT-23，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：1.40（100-499个）；1.40（1000+个）

ADG1201BRJZ-REEL7，封装：6-Lead SOT-23，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.14（1000+个）

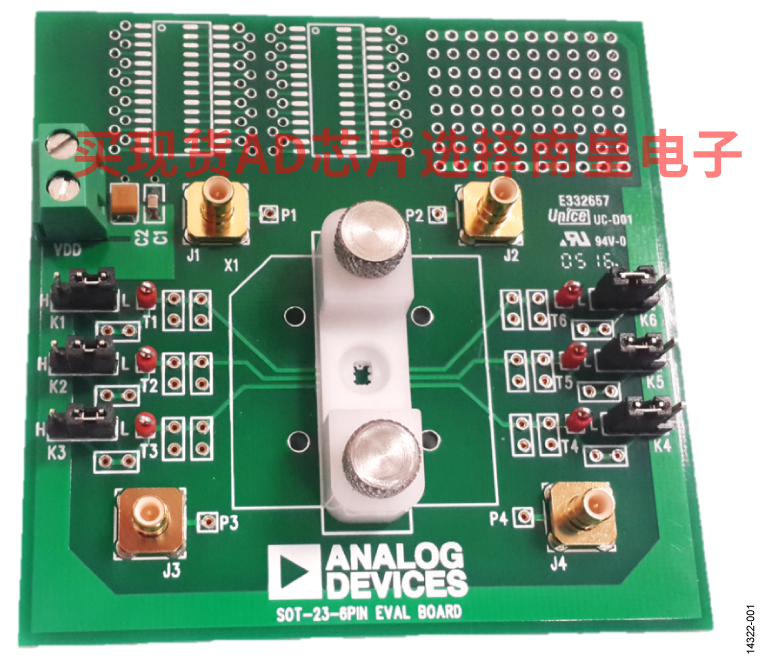

EVAL-6SOT23：开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。
