ADF9010是一款完全集成的RF Tx调制器和Rx模拟基带前端，工作频率范围为840 MHz至960 MHz。接收路径包括一个全差分I/Q基带PGA、一个低通滤波器，以及用于连接Rx ADC以进行基带转换的一般信号调理电路。Rx低通滤波器的增益范围为3 dB至24 dB，可以3 dB的步长进行编程。Rx低通滤波器提供四种可编程模式，截止频率为330 kHz、880 kHz和1.76 MHz，必要时也可以旁路该滤波器。

发射路径包括一个全集成差分Tx直接正交上变频器和一个高线性度PA驱动放大器。它将基带正交信号转换为840 MHz～960 MHz范围载波的射频信号。高度线性的发射信号路径确保了较低的输出失真。

ADF9010片内集成完整的本振(LO)信号生成电路，包括整数N分频频率合成器和压控振荡器(VCO)，用于生成发射路径I/Q上变频所需的I信号和Q信号。输出端也可以提供本振信号，用于驱动外部RF解调器。所有片内寄存器均通过简单的3线串行接口进行控制。该器件采用3.15 V至3.45 V电源供电，不用时可以关断。

应用

• 840 MHz~960 MHz ISM频段
• Rx基带模拟低通滤波和PGA
• 集成RF Tx上变频器
• 集成整数N分频PLL和VCO

• 集成Tx PA前置放大器
• 完全平衡的差分架构
• 3.3 V电源
• 欲了解更多信息，请参考数据手册

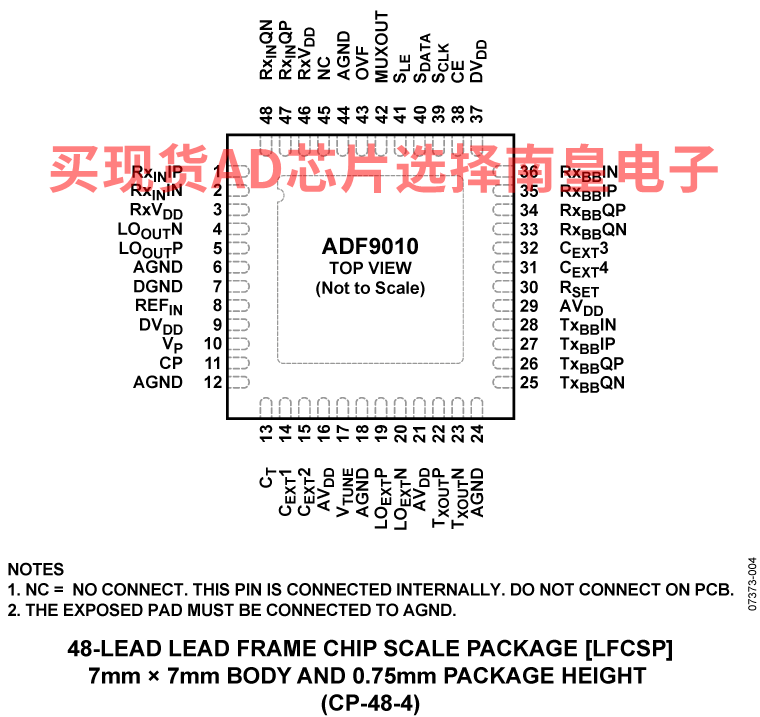

ADF9010BCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：16.76（100-499个）；14.38（1000+个）

ADF9010BCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：16.76（100-499个）；14.38（1000+个）

EVAL-ADF9010：ADF9010 评估板

本页面提供ADF9010 900MHz ISM频段模拟RF前端评估板的订购信息。
