ADF7242是一款高度集成的低功耗、高性能收发器，在全球通用的2.4 GHz ISM频段工作。其设计注重灵活性、鲁棒性、易用性和低功耗特性。在数据包和数据流两种模式下，该IC均支持IEEE 802.15.4-2006 2.4 GHz PHY要求和专有GFSK/FSK/GMSK/MSK调制方案。而且只需极少的外部元件，该器件就能达到下列标准：FCC CFR47 Part 15、ETSI EN 300 440（2类设备）、ETSI EN 300 328 (FHSS, DR > 250 kb/s)、ARIB STD T-66。

ADF7242符合IEEE 802.15.4-2006 2.4 GHz PHY要求，可提供250 kbps的固定数据速率和DSSS-OQPSK调制功能。该IC还支持GFSK/FSK/GMSK/MSK调制方案，可在50 kbps到2 Mbps的宽数据速率范围内工作，因此同样适合智能计量、工业控制、家庭和楼宇自动化、消费电子等领域的专有应用。此外，ADF7242的捷变频率合成器和较短的周转时间有利于FHSS系统的实现。

ADF7242具有一个灵活的双端口RF接口，支持开关天线分集。另外还集成一个偏置电路，可大大简化与外部PA的接口。

ADF7242的发射路径基于一个使用低噪声小数N分频RF频率合成器的直接闭环VCO调制方案。该VCO能够自动校准，工作频率是基频的两倍，因而可减少杂散发射并避免PA牵引效应。RF频率合成器的带宽自动针对发射和接收操作而优化，以实现优质的相位噪声、调制质量和频率合成器建立时间性能。发射机输出功率可以在−20 dBm至+4 dBm范围内进行编程，且自动PA斜坡能力可满足瞬时杂散性能要求。该IC还集成一个偏置和控制电路，可大大简化与外部PA的接口。

接收路径基于零中频架构，提供非常高的抗阻塞和选择性能力，这对于2.4 GHz频段等存在严重干扰的环境至关重要。此外，该架构不受镜像通道中阻塞器抑制性能下降的影响，而这在低中频接收机中非常常见。在GFSK/FSK模式下，接收机具有一个高速自动频率控制(AFC)环路，允许频率合成器找到并校正接收包中的任何频率误差。

该IC采用1.8 V至3.6 V的电源电压工作，接收和发射模式下的功耗非常低，且RF性能极佳，特别适合电池供电系统。

ADF7242具有一个灵活的双端口RF接口，除了支持开关天线分集以外，该接口还能配合外部LNA和/或PA使用。

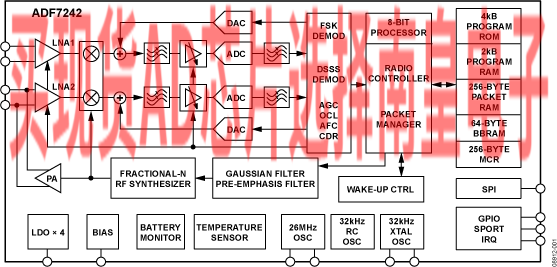

ADF7242集成了一个功耗极低的定制8位处理器，可支持许多收发器管理功能。这些功能由处理器的两个主要模块处理：无线电控制器和数据包管理器。

欲了解更多信息，请参考数据手册。

应用

• 无线传感器网络
• 自动抄表/智能计量
• 工业无线控制
• 医疗保健
• 无线音频/视频
• 消费类电子设备
• Zigbee

• 频率范围（全球ISM频段）
     2400 MHz至2483.5 MHz
• 可编程数据速率和调制
  兼容IEEE 802.15.4-2006 (250 kbps)
  GFSK/FSK/GMSK/MSK调制
  数据速率：50 kbps至2000 kbps
• 低功耗
     接收模式：19 mA（典型值）
     发射模式：21.5 mA（典型值，PO = 3 dBm）
     32 kHz晶振唤醒模式：1.7 μA

• 高灵敏度(IEEE 802.15.4-2006)
     -95 dBm (250 kbps)
     −96 dBm（62.5 kbps，GFSK）
     −93 dBm（500 kbps，GFSK）
     −90 dBm（1 Mbps，GFSK）
     −87.5 dBm（2 Mbps，GFSK）
• 可编程输出功率
     -20 dBm至+4.8 dBm，步进为2 dB
• 欲了解更多特性，请参考数据手册

ADF7242BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.39（1000+个）

ADF7242BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.39（1000+个）

EVAL-ADF7242-PMDZ：2.4GHz无线收发器PMOD评估板

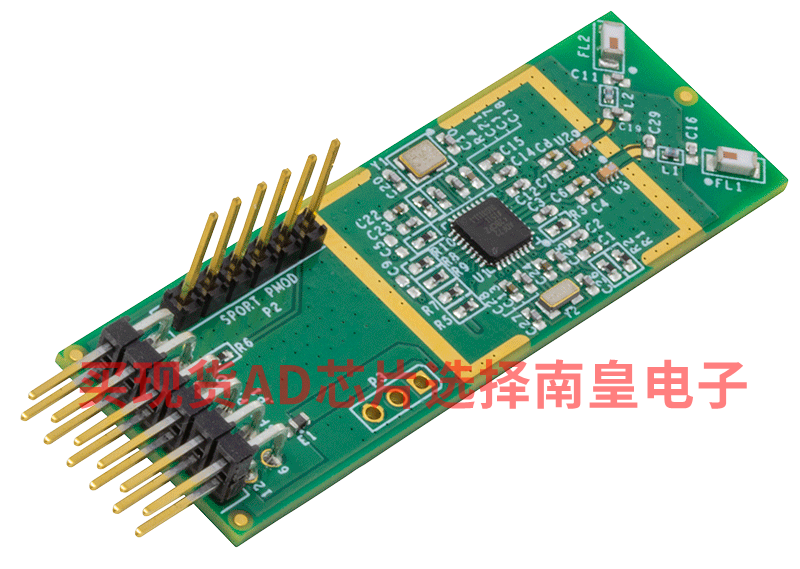

低成本和小尺寸的EVAL-ADF7242-PMDZ是一款2.4 GHz、802.15.4无线收发器板，支持RF至FPGA或处理器应用系统，该系统利用可针对SPI通信（数据包模式）进行配置的PMOD兼容扩展端口。对于需要数据流传输的应用，还提供同步双向串行端口(SPORT)接口。无线收发器PMOD板可配置为在2400 MHz至2483.5 MHz ISM频段上运行。该板使用单通道 ADF7242收发器。

EVAL-ADF7242-PMDZ板使用两根微型2.4 GHz芯片天线、阻抗匹配滤波器和巴伦，可实现极少的RF前端器件数。该板支持天线分集（极化分集）并使用两根正交安装的芯片天线，在多路径衰落条件下大大提高了性能。

---

EVAL-ADF7242：ADF7242 评估板

本页面提供ADF7242低功耗IEEE 802.15.4/专有GFSK/FSK零中频2.4 GHz收发器IC评估板的订购信息。
