ADF7021-N的基本参数
- 制造厂商：AD
- 产品类别：集成式RF发射器、接收器和收发器
- 技术类目：低功耗RF收发器
- 功能描述：高性能窄带收发器IC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADF7021-N的产品详情：
ADF7021-N是一款基于ADF7021的高性能、低功率、窄带收发器，拥有9 kHz、13.5 kHz和18.5 kHz的中频滤波器带宽，完全符合各种全球窄带通信标准，尤其是那些要求12.5 kHz通道分离的标准。
ADF7021-N可在窄带、免执照ISM频段以及80 MHz至650 MHz和842 MHz至916 MHz频率范围的特许执照频段内工作。该器件具有高斯和升余弦两种发送数据滤波选项，用以改善窄带应用的频谱效率。它适合符合以下标准或法规的电路应用：日本ARIB STD-T67、欧洲ETSI EN 300 220、韩国近程设备管理法规、中国近程设备管理法规以及北美FCC Part 15、Part 90和Part 95监管标准。ADF7021-N只需少量外部分立器件便可构建一个完整的收发器，因此非常适用于价格敏感和区域敏感的应用。
通过一系列片内FSK调制和数据滤波选项，用户可以更灵活自如地选择调制方案，同时满足严格频谱效率要求。ADF7021-N还支持在2FSK、3FSK和4FSK间动态切换的协议，以充分扩大通信范围并提高数据吞吐量。
发射部分包含两个电压控制振荡器(VCO)和一个输出频率分辨率<1 ppm低噪声小数N分频PLL。其中一个VCO利用内部LC谐振（421 MHz至458 MHz，842 MHz至916 MHz），另一个利用外部电感作为其谐振电路（80 MHz至650 MHz）的一部分。双VCO设计实现双频带操作，用户既可以在内部电感VCO支持的任意频率下进行收发，也可以在外部电感VCO支持的特定频带下进行收发。
通过快速变频PLL，ADF7021-N可应用于跳频、扩频(FHSS)系统。两个VCO均采用两倍基频工作，减少杂散发射和频率牵引问题。
发射机输出功率可在−16 dBm到+13 dBm之间分63个步幅编程并拥有自动功率斜坡控制功能，以避免频谱杂散并有助于满足法规标准。收发器射频频率、通道间隔和调制都可以利用简单的三线式接口来编程。该器件采用2.3 V至3.6 V电源供电，支持关断功能。
接收机采用低中频架构(100 kHz)，不仅功耗较低、外部原件数较少，而且可避免低频时的直流偏置和闪烁噪声。中频滤波器具有9 kHz、13.5 kHz和18.5 kHz的可编程带宽。ADF7021-N支持各种可编程特性，包括接收的线性度、灵敏度和中频带宽，用户可根据具体应用在接收机灵敏度和选择度与功耗之间进行取舍。接收机还拥有正在申请专利的自动频率控制(AFC)环路，捕捉范围可编程，允许PLL跟踪输入信号中的频率误差。
利用正在申请专利的镜像抑制(IR)校准方案，无需使用外部RF源，接收机的镜像抑制性能可达到56 dB。
片内ADC提供集成温度传感器、外部模拟输入、电池电压和RSSI信号的回读，因而在某些应用中可减少ADC开销。在−40°C至+85°C整个工作温度范围内，温度传感器的精度为±10°C。在室温下进行1点校准并将结果存储在存储器内可提高此精度。
ADF7021-N可在窄带、免执照ISM频段以及80 MHz至650 MHz和842 MHz至916 MHz频率范围的特许执照频段内工作。该器件具有高斯和升余弦两种发送数据滤波选项，用以改善窄带应用的频谱效率。它适合符合以下标准或法规的电路应用：日本ARIB STD-T67、欧洲ETSI EN 300 220、韩国近程设备管理法规、中国近程设备管理法规以及北美FCC Part 15、Part 90和Part 95监管标准。ADF7021-N只需少量外部分立器件便可构建一个完整的收发器，因此非常适用于价格敏感和区域敏感的应用。
通过一系列片内FSK调制和数据滤波选项，用户可以更灵活自如地选择调制方案，同时满足严格频谱效率要求。ADF7021-N还支持在2FSK、3FSK和4FSK间动态切换的协议，以充分扩大通信范围并提高数据吞吐量。
发射部分包含两个电压控制振荡器(VCO)和一个输出频率分辨率<1 ppm低噪声小数N分频PLL。其中一个VCO利用内部LC谐振（421 MHz至458 MHz，842 MHz至916 MHz），另一个利用外部电感作为其谐振电路（80 MHz至650 MHz）的一部分。双VCO设计实现双频带操作，用户既可以在内部电感VCO支持的任意频率下进行收发，也可以在外部电感VCO支持的特定频带下进行收发。
通过快速变频PLL，ADF7021-N可应用于跳频、扩频(FHSS)系统。两个VCO均采用两倍基频工作，减少杂散发射和频率牵引问题。
发射机输出功率可在−16 dBm到+13 dBm之间分63个步幅编程并拥有自动功率斜坡控制功能，以避免频谱杂散并有助于满足法规标准。收发器射频频率、通道间隔和调制都可以利用简单的三线式接口来编程。该器件采用2.3 V至3.6 V电源供电，支持关断功能。
接收机采用低中频架构(100 kHz)，不仅功耗较低、外部原件数较少，而且可避免低频时的直流偏置和闪烁噪声。中频滤波器具有9 kHz、13.5 kHz和18.5 kHz的可编程带宽。ADF7021-N支持各种可编程特性，包括接收的线性度、灵敏度和中频带宽，用户可根据具体应用在接收机灵敏度和选择度与功耗之间进行取舍。接收机还拥有正在申请专利的自动频率控制(AFC)环路，捕捉范围可编程，允许PLL跟踪输入信号中的频率误差。
利用正在申请专利的镜像抑制(IR)校准方案，无需使用外部RF源，接收机的镜像抑制性能可达到56 dB。
片内ADC提供集成温度传感器、外部模拟输入、电池电压和RSSI信号的回读，因而在某些应用中可减少ADC开销。在−40°C至+85°C整个工作温度范围内，温度传感器的精度为±10°C。在室温下进行1点校准并将结果存储在存储器内可提高此精度。
ADF7021-N的优势和特点：
- 低功耗、窄带收发器
- 利用双VCO的频带范围：
80 MHz至650 MHz
842 MHz至916 MHz - 可编程中频滤波器带宽为9 kHz、13.5 kHz和18.5 kHz
- 调制方式：2FSK、3FSK、4FSK、MSK
- 频谱整形方式：高斯和升余弦滤波
- 全自动频率控制环路(AFC)
- 片内集成7位ADC和温度传感器
- 片内集成VCO和小数N分频PLL
- 支持的数据速率：0.05 kps至24 kbps
- 2.3 V至3.6 V电源供电
- 可编程输出功率
- −16 dBm至+13 dBm（63步）
- 自动功率放大器(PA)斜坡控制
- 接收机灵敏度：
- −130 dBm（100 bps、2FSK时）
- −122 dBm（1 kbps、2FSK时）
- 正在申请专利的片内镜像抑制校准
- 数字接收信号强度指示(RSSI)
- 集成收发（Tx/Rx）开关
- 关断模式下泄漏电流为0.1 μA
ADF7021-N具体的完整产品型号参数及价格（美元）：

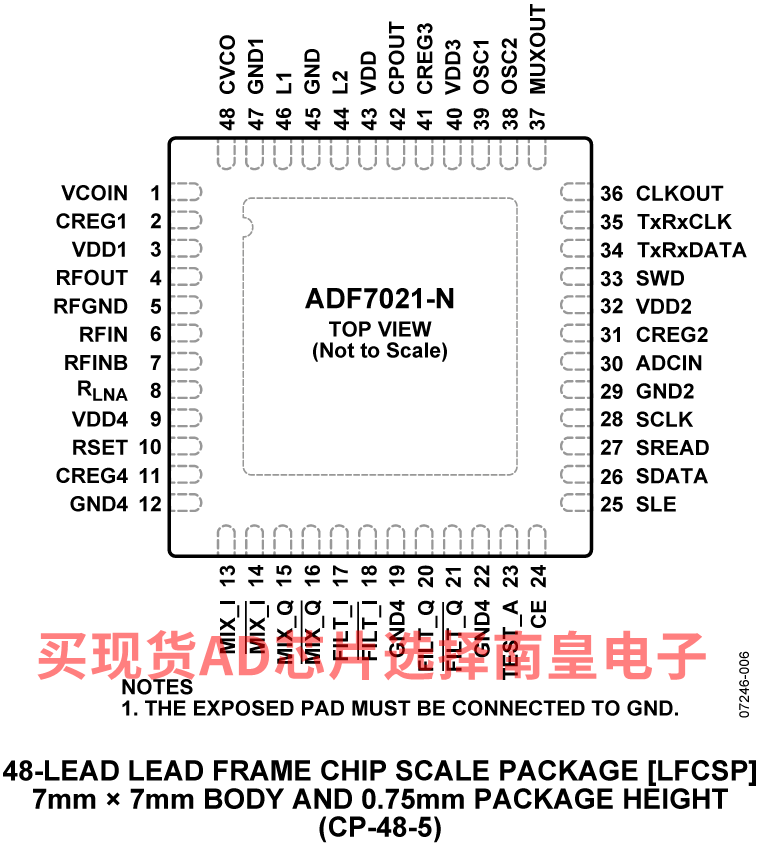

ADF7021-NBCPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：2.87（100-499个）；2.46（1000+个）
ADF7021-NBCPZ-RL，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.87（100-499个）；2.46（1000+个）
ADF7021-NBCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：2.87（100-499个）；2.46（1000+个）
ADF7021-N的评估套件：
EVAL-ADF7021-N：ADF7021-N 评估板
本页面提供ADF7021-N高性能窄带收发器IC评估板的订购信息。
ADF7021-N的电路图解：
ADF7021-N的评估套件：
