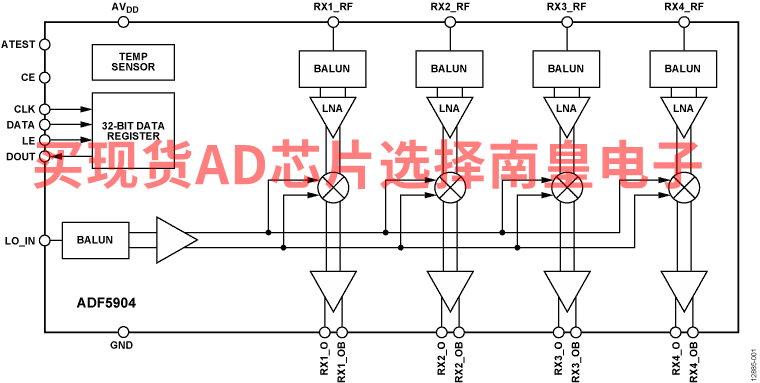

ADF5904是一款4通道、24 GHz接收机下变频器。 每个通道包含一个集成片内巴伦的单端RF输入，后接差分低噪声放大器(LNA)，以及集成差分输出缓冲器的下变频混频器。 RF LO路径还有片内巴伦。

片内寄存器通过简单的三线式接口进行控制。

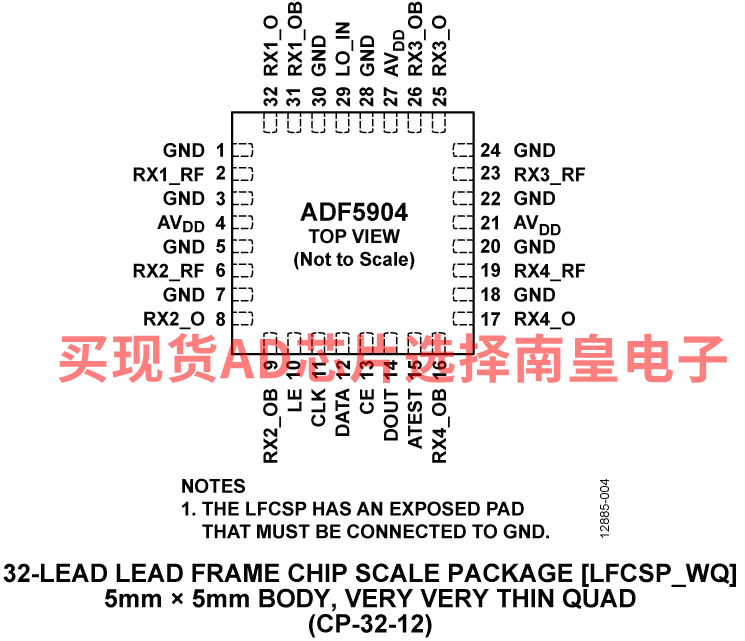

ADF5904采用紧凑型32引脚、5 mm × 5 mm LFCSP封装。

应用

• 汽车雷达
• 工业雷达
• 微波(μW)雷达传感器

• 用于单端接收机(Rx)输入和本振(LO)输入的集成巴伦
• Rx通道增益： 22 dB
• 噪声系数(NF)： 10 dB
• P1dB： −10 dBm
• LO输入范围： -8 dBm至+5 dBm
• Rx至IF隔离： 30 dB
• RF信号带宽： 250 MHz
• Rx输出阻抗： 900 Ω差分
• LO输入缓冲器： 24 GHz
• RF和LO S11（50 Ω时）： -5 dB
• 集成模拟输出的温度传感器：±5°
• 静电放电(ESD)性能
• 人体模型(HBM)：2000 V
• 充电器件模型(CDM)：500 V
• 通过汽车应用认证

ADF5904ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：28.14（100-499个）；18.93（1000+个）

ADF5904ACPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：28.14（100-499个）；18.93（1000+个）

ADF5904WCCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：30.09（100-499个）；20.05（1000+个）

ADF5904WCCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：30.09（100-499个）；20.05（1000+个）

EVAL-ADF5904：ADF5904 评估板

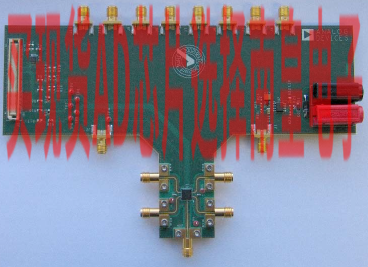

EV-ADF5904SD2Z评估板允许用户评估ADF5904 24 GHz接收机下变频器的性能。 图1显示该评估板包含ADF5904、五个用于本振(LO)输入的高频SMA连接器、四个接收机(Rx)输入、八个用于基带输出的SMA连接器、香蕉电源连接器和串行接口连接器。

该评估套件还包含兼容Windows XP及后续版本的软件，可对该器件轻松编程。

该评估板需使用EVAL-SDP-CS1Z SDP-S板（不随套件提供）。 SDP-S板允许对ADF5904器件进行软件编程。

该产品数据手册提供ADF5904的完整规格，使用评估板时应同时参考用户指南与数据手册。
