ADF5902 是一款 24 GHz 变送器 (Tx) 单片微波集成电路 (MMIC)，具有片内 24 GHz 压控振荡器 (VCO)。VCO 具有分数 N 频率合成器，并具有波形生成功能、可编程网格阵列（PGA）和用于雷达系统的双变送器通道。片内 24 GHz VCO 为两个变送器通道和本地振荡器（LO）输出生成 24 GHz 信号。每个变送器通道包含一个功率控制电路。还有一个片内温度传感器。

所有片内寄存器的控制都是通过简单的四线串行外设接口（SPI）实现的。

ADF5902 采用紧凑式 32 引脚 5 mm × 5 mm LFCSP 封装。

应用

• 汽车雷达
• 工业雷达
• 微波雷达传感器

• 24 GHz 至 24.25 GHz VCO（工业、科学和医疗（ISM）射频频段）
• 双通道 24 GHz 功率放大器，输出为 8 dBm
• 单端输出
• 具有静音功能的双通道多路复用输出
• 可编程输出功率
• LO 输出缓冲区
• 射频频率范围：24 GHz 至 24.25 GHz
• 功率控制检波器
• 辅助 8 位 ADC
• 高速和低速 FMCW 斜坡生成

• 25 位固定模数可实现亚赫兹频率分辨率
• PFD 频率高达 110 MHz
• 归一化相位本底噪声为 −222 dBc/Hz
• 可编程电荷泵电流
• ±5°C 温度传感器
• 4 线 SPI
• ESD 性能
  • HBM：2000 V
  • CDM：250 V
• 符合汽车应用要求

ADF5902WCCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：39.5（100-499个）；27.24（1000+个）

ADF5902WCCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：39.5（100-499个）；27.24（1000+个）

EVAL-ADF5902：ADF5902 评估板

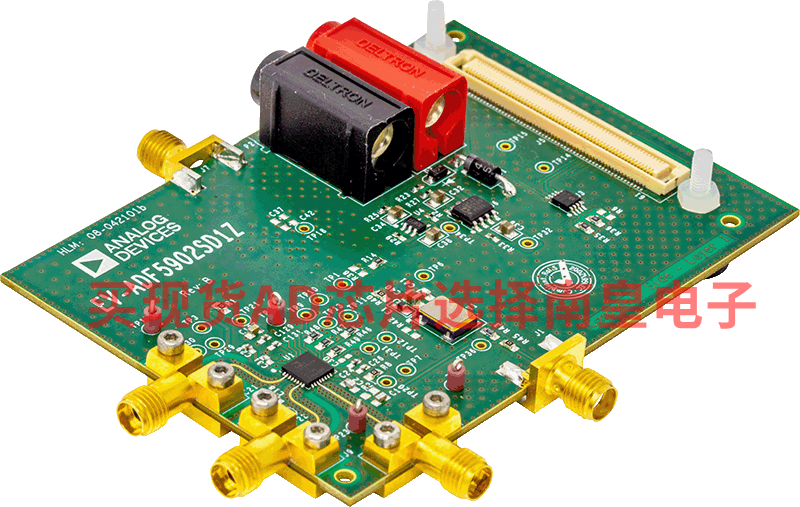

EV-ADF5902SD1Z 评估板帮助用户评估 ADF5902 24 GHz 压控振荡器（VCO）可编程增益放大器（PGA）的性能，该放大器具有双通道 PA 输出和斜坡锁相环（PLL）。图1显示了 EV-ADF5902SD1Z 评估板，其中包含ADF5902、三个用于本地振荡器（LO）输出的高频 K 型超小型A（SMA）连接器、两个收发器（TX）输出、用于电源的香蕉连接器和串行接口连接器。

EV-ADF5902SD1Z 评估板需要 EVAL-SDP-CS1Z 系统演示平台串行（SDP-S）控制器板，该套件不包含该控制器板。EVAL-SDP-CS1Z SDP S 可对 ADF5902 套件进行软件编程。

ADF5902 的完整规格可在 ADF5902 数据手册中找到。使用 EV-ADF5902SDIZ 评估板时，请结合本用户指南阅读数据手册。

基于 Windows 的 PLL 软件可对频率合成器进行轻松编程。
