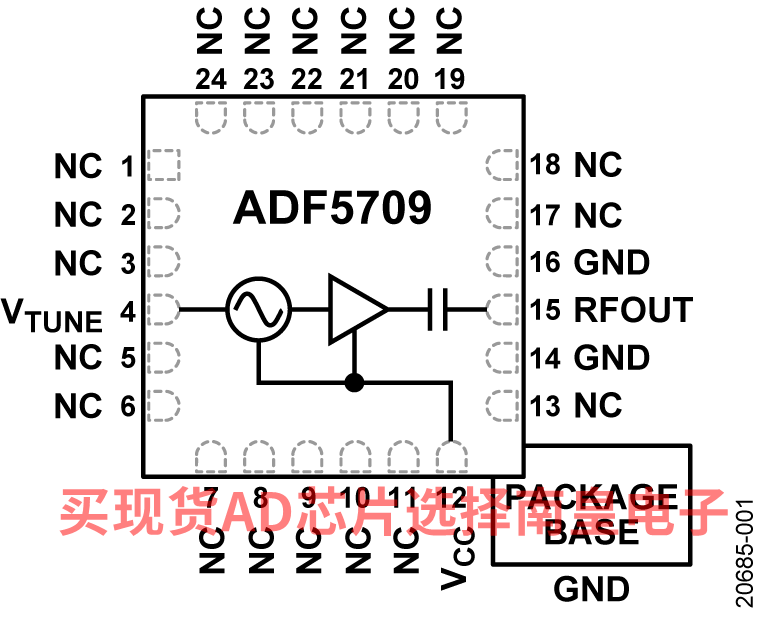

ADF5709宽带、单芯片微波集成电路(MMIC)、压控振荡器(VCO)支持9.85 GHz至20.5 GHz的输出频率(fOUT)范围，同时在100 kHz偏置时保持83 dBc/Hz相位噪声，而无次谐波音。宽频率调谐范围和低相位噪声支持适合各种频段的锁相环(PLL)解决方案，限制了对多个窄带VCO的需求。设计RF和微波应用时，宽频率覆盖范围降低了电路板设计复杂性并减少了物料。

该VCO采用5 V单电源供电，电源电流仅为70 mA，可实现较小功耗。ADF5709低功耗非常适合具有有限气流或无气流的高性能应用。该VCO的单芯片结构可在温度变化范围内实现较佳输出功率和噪声特性。

该VCO是一款全集成式器件并将共振器、负电阻器件和变容二极管集成在一起，较大程度地减少了外部元件的数量和电路板空间。

ADF5709的VTUNE引脚具有低输入阻抗，可实现高调谐速度和调制带宽，用作频率合成器的一部分时支持较快的频率扫描和锁定时间，例如在雷达或测试与测量应用中。

ADF5709采用符合RoHS标准的微型、3.90 mm × 3.90 mm、陶瓷无铅芯片载体(LCC)封装。该封装包括连接至裸露焊盘的通孔和过孔，增强了热特性。

ADF5709具有小尺寸、较佳噪声性能、低功耗和宽调谐范围，使该器件非常适合许多需要灵活性、高性能、小尺寸和紧张功率预算的应用。ADF5709与HMC733以及其他ADI宽带VCO引脚兼容。

应用

• 工业和医疗设备
• 测试与测量设备
• 军用雷达、电子战(EW)和电子对抗(ECM)
• 点到点和点到多点无线电
• 小型卫星地面站(VSAT)
• 无线通信基础设施

• 宽输出频率范围：9.85 GHz至20.5 GHz
• 宽调谐带宽
• 低单边带相位噪声：-83 dBc/Hz（100 kHz失调时）

• 无需外部谐振器
• 电源电流：VCC = 5 V时为70 mA（典型值）
• 24引脚、3.90 mm × 3.90 mm、陶瓷LCC封装

ADF5709BEZ，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）；186.39（1000+个）

ADF5709BEZ-R7，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）；186.39（1000+个）

EVAL-ADF5709：评估ADF5709 9.85 GHz至20.5 GHz、宽带、MMIC VCO

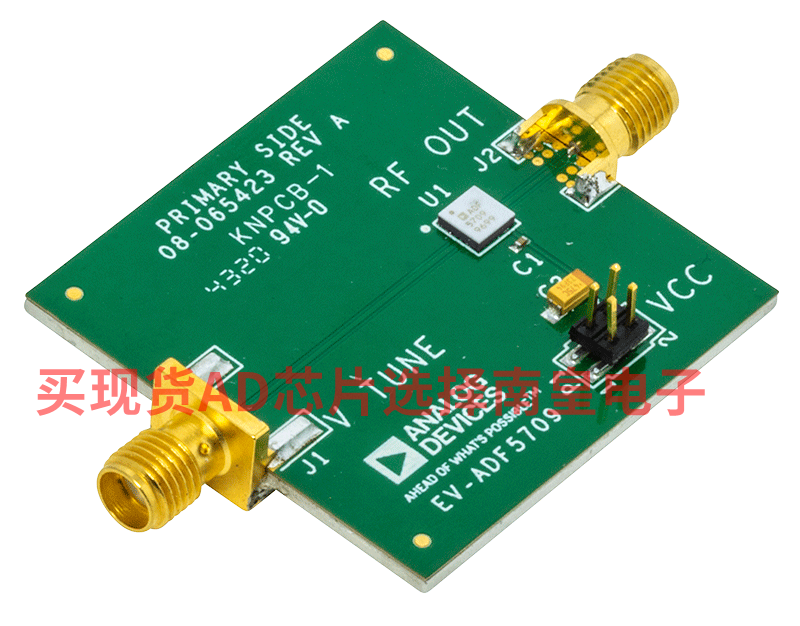

EV-ADF5709用于评估ADF5709宽带、压控振荡器(VCO)的性能。本用户指南中的图1为EV-ADF5709板的实物照片。EV-ADF5709内置ADF5709、外部电源接头、电源去耦电容、VTUNE超小A型(SMA)连接器和2.92 mm、RF输出K连接器。无需软件接口即可控制ADF5709，同时该器件在开环模式下用作独立VCO。

有关ADF5709的完整详细信息，请参阅ADF5709数据手册，在使用EV-ADF5709时，必须同时参阅该数据手册和用户指南。

EVAL-ADF41513：ADF41513 评估板

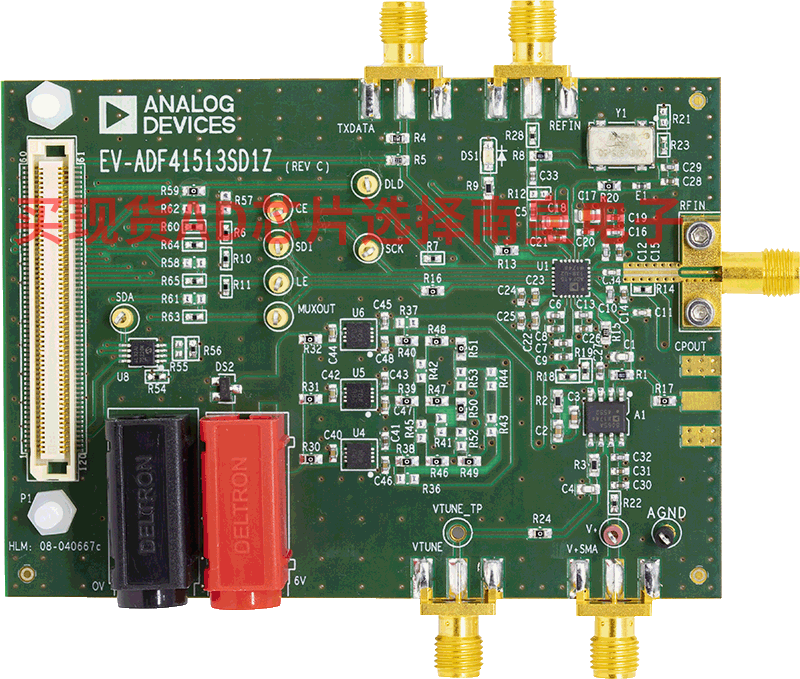

EV-ADF41513SD1Z 和 EV-AD41513SD2Z 评估板可用于评估 ADF41513 的所有特性。EV-ADF41513SD1Z 需要一个外部压控振荡器 (VCO)。EV-ADF41513SD2Z 包括板载 10 GHz 至 20 GHz HMC733 VCO。

EV-ADF41513SD1Z 具有微型 A (SMA) 连接器，用于将电荷泵输出 (VTUNE) 连接到 VCO 的调谐输入，并将锁相环 (PLL) 射频 (RF) 输入 (RFIN) 连接到 VCO 输出。

评估板的这两款变体都包括 ADF41513 频率合成器、100 MHz 基准电压源（晶体振荡器 (XO)）、环路滤波器、通用串行总线 (USB) 接口、低噪声电压稳压器和用于将板连接到 PC USB 端口的 USB 电缆

为便于对频率合成器进行编程，请从 ADF41513 产品页面 www.analog.com/ADF41513 下载基于 Windows 的软件。文件传输程序 (FTP) 用户名和密码印在评估板包装盒盖的内侧标签上。

此评估板需要 SDP-S（图 4），套件中未包含该产品。SDP-S 允许通过 USB 接口对 ADF41513 套件进行软件编程。使用这些评估板时，应参阅 ADF41513 数据手册，同时参阅本用户指南。
