ADF5356 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波 VCO 设计允许在一个射频 (RF) 输出端在 6.8 GHz 至 13.6 GHz 的频率范围内工作。另一个频率输出端的一系列分频器允许在 53.125 MHz 至 6800 MHz 的频率范围内工作。

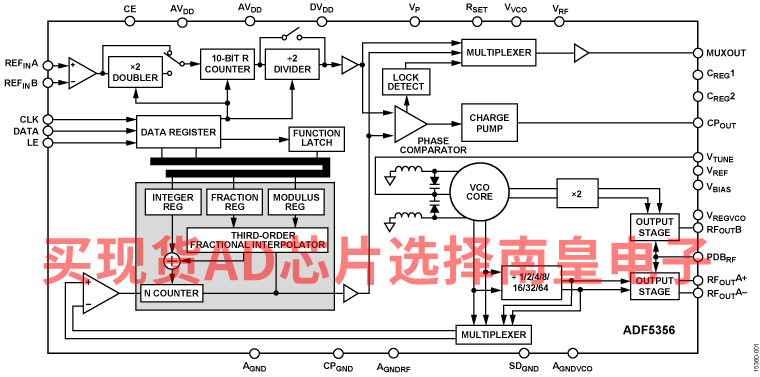

ADF5356 具有一个集成 VCO，其基本输出频率范围为 3400 MHz 至 6800 MHz。此外，VCO 频率可通过与 1、2、4、8、16、32 或 64 个电路相连而进行分频，因此用户可以产生低至 53.125 MHz 的 RF 输出频率。对于需要隔离的应用，可以将 RF 输出级静音。静音功能可通过引脚控制，也可通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。ADF5356 工作时，模拟和数字电源的电压范围为 3.15 V 至 3.45 V，电荷泵和 VCO 电源的电压范围为 4.75 V 至 5.25 V。ADF5356 还包含硬件和软件关断模式。

应用

• 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 点对点和单点对多点微波链路
• 卫星和甚小孔径终端 (VSAT)
• 测试设备和仪器仪表
• 时钟产生

• RF 输出频率范围：53.125 MHz 至 13,600 MHz
  • 本底噪声整数通道：−227 dBc/Hz
  • 本底噪声小数通道：−225 dBc/Hz
• 集成 RMS 抖动（1 kHz 至 20 MHz）：6 GHz 输出时为 97 fs
• 小数 N 分频合成器和整数 N 分频合成器
• 与 ADF5355 引脚兼容
• 高分辨率 52 位模数
• 相位频率检测器 (PFD) 工作频率达 125 MHz
• 基准输入频率达 600 MHz

• 在 −40°C 至 +85°C 范围内维持锁频
• 低相位噪声，压控振荡器 (VCO)
• 可编程的 1、2、4、8、16、32 或 64 分频输出
• 模拟和数字电源：3.3 V
• 电荷泵和 VCO 电源：5.0 V（典型值）
• 逻辑兼容性：1.8 V
• 可编程输出功率水平
• RF 输出静音功能
• ADIsimPLL 设计工具支持

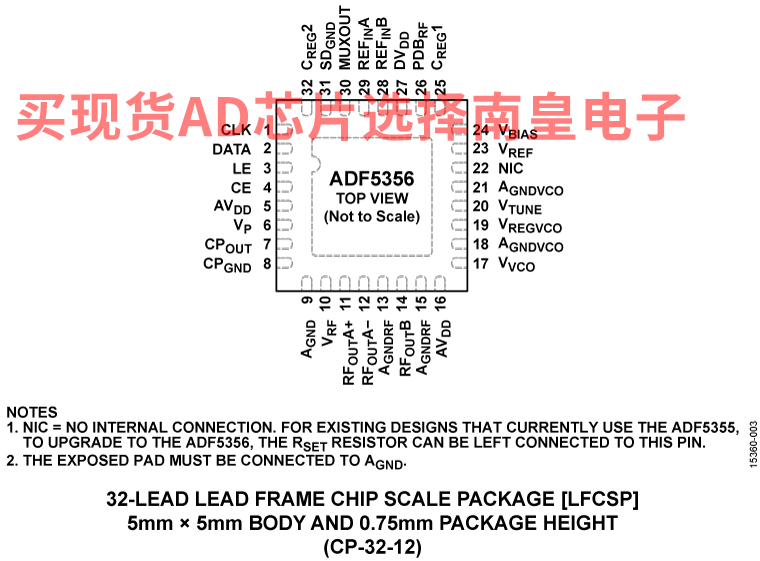

ADF5356BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：40 to 85C，AD官网报价：62.7（100-499个）；45.98（1000+个）

ADF5356BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：40 to 85C，AD官网报价：62.7（100-499个）；45.98（1000+个）

EVAL-ADF5356：ADF5356 评估板

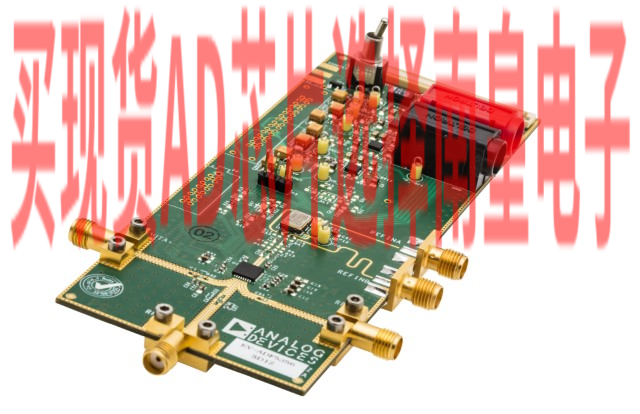

EV-ADF5356SD1Z 可评估 ADF5356 频率合成器（具有适用于锁相环 (PLL) 的集成 VCO）的性能。该评估板包含具有集成 VCO 的 ADF5356 合成器、差分 122.88 MHz 基准 TCXO、环路滤波器、USB 接口、电源连接器和微型 A (SMA) 连接器。附带一条 USB 电缆，用于将板连接到 PC USB 端口。

为便于对合成器进行编程，请从 www.analog.com/ADF5356 下载基于 Windows 的软件。

此板需要 SDP-S 控制器板（套件中未提供）。使用 SDP-S 控制器板可以对 ADF5356 器件进行软件编程。

有关 ADF5356 的完整详细信息，请参阅 ADF5356 数据手册，在使用本评估板时，必须同时参阅该数据手册和 UG-1087。
