ADF4372 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。宽带微波压控振荡器 (VCO) 设计允许产生 62.5 MHz 至 16 GHz 的频率。

ADF4372 具有一个集成 VCO，其基本输出频率范围为 4000 MHz 至 8000 MHz。此外，VCO 频率连接至 1、2、4、8、16、32 或 64 分频电路，因此用户可以在 RF8x 上生成低至 62.5 MHz 的射频 (RF) 输出频率。RF16x 上的倍频器可生成 8 GHz 至 16 GHz 的频率。RFAUX8x 复制 RF8x 的频率范围，或允许直接访问 VCO 输出。为了抑制不需要的倍频产物，在倍频器和 RF16x 的输出级之间使用了一个谐波滤波器。

片内寄存器均通过三线式接口进行控制。ADF4372 由 3.15 V 至 3.45 V 的模拟和数字电源供电，对于 VCO 电源为 5 V。ADF4372 还包含硬件和软件关断模式。

应用

• 无线基础设施（多载波全球移动通信系统 (MC-GSM)，5 G）
• 测试设备和仪器仪表
• 时钟产生
• 航空航天和防务

• RF 输出频率范围：62.5 MHz 至 16,000 MHz
• 小数 N 频率合成器和整数 N 频率合成器
• 高分辨率 39 位小数模数
• 典型杂散 fPFD：−90 dBc
• 集成 RMS 抖动：38 fs（1 kHz 至 100 MHz）
• 归一化本底相位噪声：−234 dBc/Hz
• fPFD 工作频率达 250 MHz
• 基准输入频率达 600 MHz
• 可编程的 1、2、4、8、16、32 或 64 分频输出

• RF8x 和 RFAUX8x 具有 62.5 MHz 至 8,000 MHz 的输出
• RF16x 具有 8,000 MHz 至 16,000 MHz 的输出
• 锁定时间大约为 3 ms 并进行自动校准
• 锁定时间 <30 μs 并绕过自动校准（典型值）
• 模拟和数字电源：3.3 V（典型值）
• VCO 电源电压：3.3 V 和 5 V
• RF 输出静音功能
• 7 mm × 7 mm 48 端子 LGA 封装

ADF4372BCCZ，封装：48-Terminal Land Grid Array [LGA]，包装形式及数量：托盘，416，工作温度：-40 to 105C，AD官网报价：82.23（100-499个）；74.87（1000+个）

ADF4372BCCZ-RL7，封装：48-Terminal Land Grid Array [LGA]，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：82.23（100-499个）；74.87（1000+个）

EVAL-ADF4372：ADF4372 评估板

EV-ADF4372SD2Z 可评估 ADF4372 频率合成器（具有适用于锁相环 (PLL) 的集成压控振荡器 (VCO)）的性能。该评估板包含具有集成 VCO 的 ADF4372 频率合成器、USB 接口、电源连接器和微型 A (SMA) 连接器。

EV-ADF4372SD2Z 需要 SDP-S 板（套件中未提供）。使用 SDP-S 可以对 EV-ADF4372SD2Z 进行软件编程。

产品数据手册中包含 ADF4372 频率合成器的完整规格说明，使用该评估板时必须同时参阅该数据手册和本用户指南。

---

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

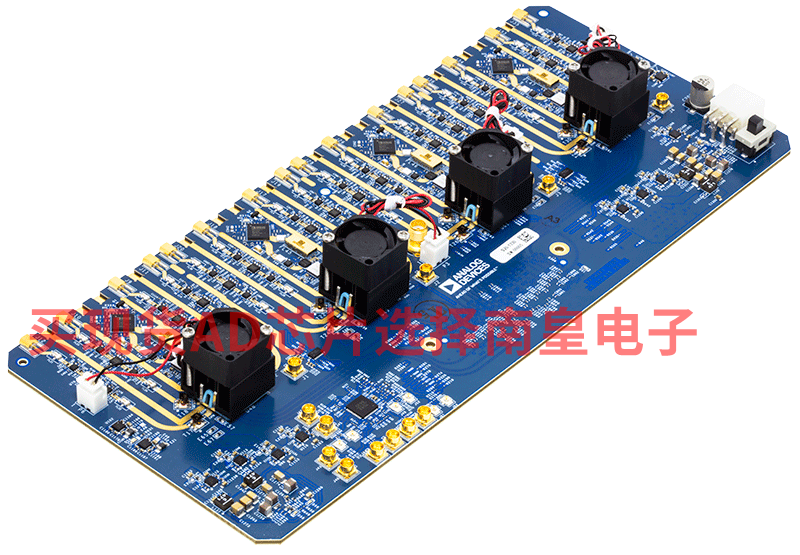

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量
