- 制造厂商：AD
- 产品类别：锁相环(PLL)频率合成器和转换环路
- 技术类目：整数N分频PLL
- 功能描述：集成式整数N分频频率合成器和VCO，输出频率为1050至1250 MHz
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADF4360-6是一款完全集成式整数N分频频率合成器和电压控制振荡器（VCO）。设计的中心频率为1150 MHz。此外，该器件还提供2分频选项，用户可以利用它接收到525 MHz至625 MHz的RF输出。
所有片内寄存器均通过简单的3线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。
应用- 无线手机（DECT、GSM、PCS、DCS、WCDMA）
- 测试设备
- 无线局域网(LAN)
- 有线电视设备
- 输出频率范围：1050 MHz至1250 MHz
- 2分频输出
- 3.0 V 至3.6 V电源供电
- 逻辑兼容性：1.8 V
- 整数N分频频率合成器
- 可编程双模预分频器：8/9、16/17、32/33
- 可编程输出功率水平
- 三线式串行接口
- 模拟和数字锁定检测
- 硬件和软件省电模式

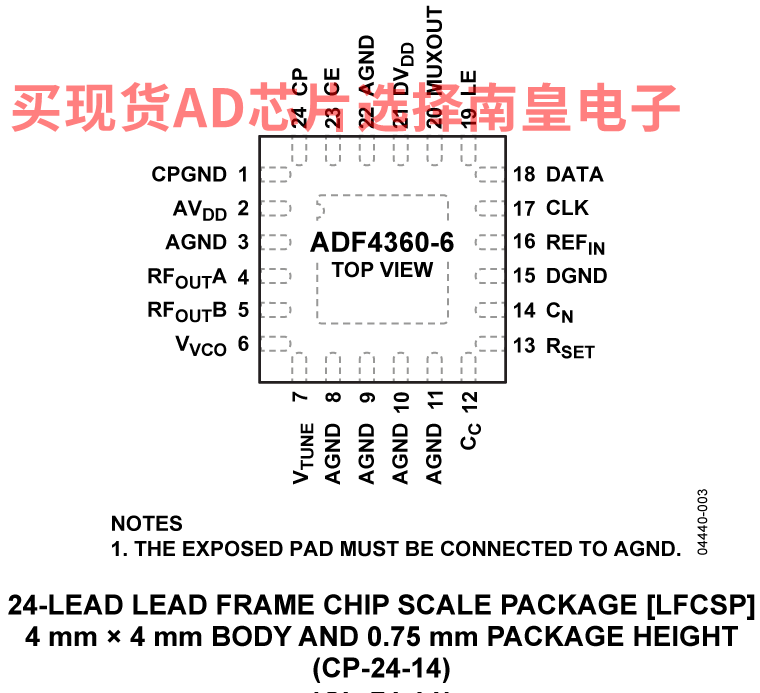

ADF4360-6BCPZ，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.53（1000+个）
ADF4360-6BCPZRL，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：
ADF4360-6BCPZRL7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.53（1000+个）
EVAL-ADF4360-6：ADF4360-6 评估板
ADF4360-6EBZ1评估板旨在评估由集成式PLL和VCO组成的频率合成器ADF4360-6的性能。该评估板包含ADF4360-6BCPZ、USB连接器以及用于RF输出的SMA连接器。未填充的SMA外形尺寸适合配置电源、芯片使能(CE)和外部基准输入。该评估板还包含环路滤波器以构成PLL。必要时可根据用户的PLL要求进行修改。该板随附USB电缆以便通过PC进行软件编程。
该封装还包含带Windows软件的CD，可对该频率合成器轻松、快速编程。该CD包含其他PLL数据手册、技术笔记、文章和ADIsimPLL V3.4（ADI公司PLL仿真软件）。如需了解更多信息，请访问：www.analog.com/pll。
