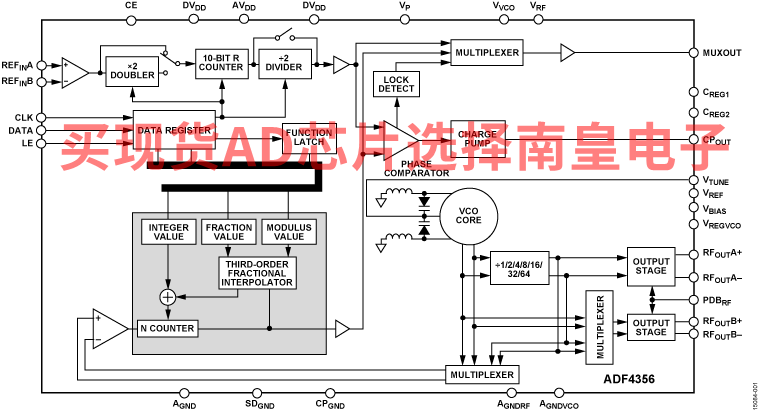

ADF4356结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。其他频率输出的一系列分频器可实现53.125 MHz至6800 MHz的工作频率。

ADF4356具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至53.125 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。ADF4356采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF4356还内置硬件和软件掉电模式。

应用

• 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 点到点/点到多点微波链路
• 卫星/VSAT
• 测试设备/仪器仪表
• 时钟产生

• RF输出频率范围：53.125 MHz至6800 MHz
  • 整数通道：?227 dBc/Hz
  • 小数通道：-225 dBc/Hz
• 集成RMS抖动（1 kHz至20 MHz）：6 GHz输出为97 fs
• 小数N分频频率合成器和整数N分频频率合成器
• 与ADF4355引脚兼容
• 高分辨率、52位模数
• 工作频率高达125 MHz的鉴频鉴相器(PFD)
• 参考输入频率达600 MHz
• 在?40°C至+85°C范围内维持锁频
• 低相位噪声电压控制振荡器(VCO)
• 可编程1、2、4、8、16、32或64分频输出
• 模拟和数字电源：3.3 V
• 电荷泵和VCO电源：5.0 V（典型值）
• 逻辑兼容性：1.8 V
• 可编程输出功率水平
• RF输出静音功能
• ADIsimPLL设计工具支持

ADF4356BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：40 to 85C，AD官网报价：31.92（100-499个）；23.41（1000+个）

ADF4356BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：40 to 85C，AD官网报价：31.92（100-499个）；23.41（1000+个）

EVAL-ADF4356：ADF4356评估板

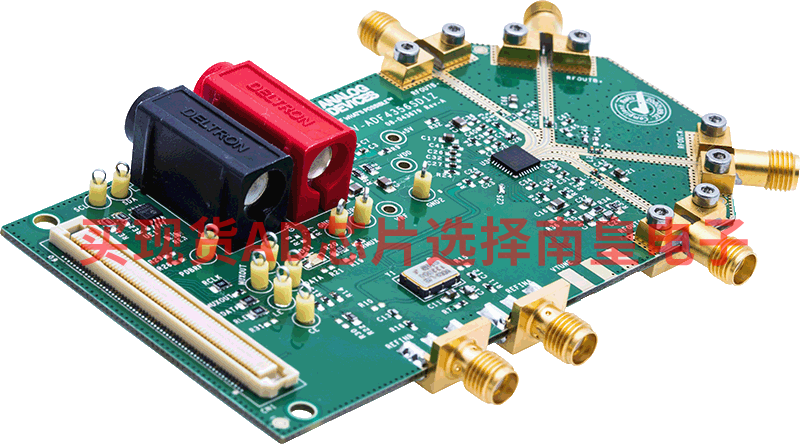

EV-ADF4356SD1Z用于评估集成压控振荡器(VCO)以支持锁相环(PLL)的频率合成器ADF4356的性能。评估板的照片如图1所示。评估板包含集成VCO的频率合成器ADF4356、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。附送一条USB线缆用以将评估板连接到PC的USB端口。

请从ADF4356产品页面下载基于Windows软件，以便对频率合成器轻松编程。

该评估板需使用SDP-S（如图1所示，但不随套件提供）。通过SDP-S可对EV-ADF4356SD1Z器件进行软件编程。

该产品数据手册提供ADF4356频率合成器的完整规格，使用评估板时应同时参考用户指南与数据手册。
