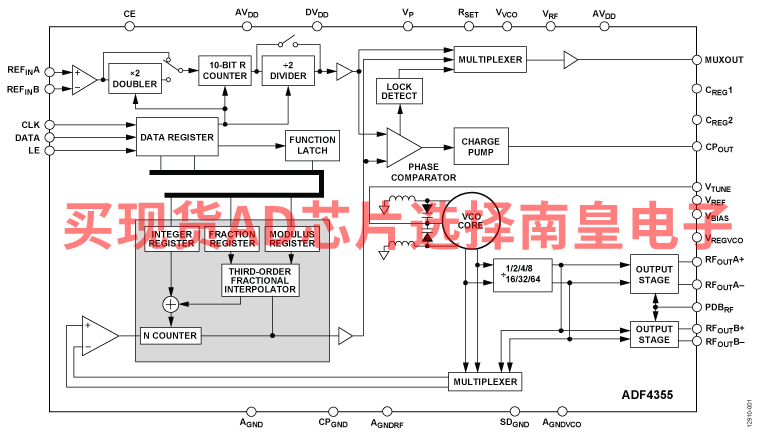

ADF5355结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 一系列分频器可实现54 MHz至6,800 MHz的工作频率。

ADF5355具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。 此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用，RF输出级可以实现静音。 静音功能既可以通过引脚控制，也可以通过软件控制。

片内寄存器均通过简单的三线式接口进行控制。 ADF5355采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF5355还内置硬件和软件省电模式。

应用

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 点到点/点到多点微波链路
• 卫星/VSAT
• 测试设备/仪器仪表
• 时钟产生

• RF输出频率范围： 54 MHz至6,800 MHz
• 小数N分频频率合成器和整数N分频频率合成器
• 高分辨率38位模数
• 低相位噪声电压控制振荡器(VCO)
• 可编程1/2/4/8/16/32/64分频输出
• 模拟和数字电源： 3.3 V
• 电荷泵和VCO电源： 5.0 V典型值
• 逻辑兼容性： 1.8 V
• 可编程双模预分频器：4/5或8/9
• 可编程的输出功率
• RF输出静音功能
• 三线式串行接口
• 模拟和数字锁定检测

ADF4355BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：32.05（100-499个）；23.51（1000+个）

ADF4355BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：32.05（100-499个）；23.51（1000+个）

EVAL-ADF4355：ADF4355 评估板

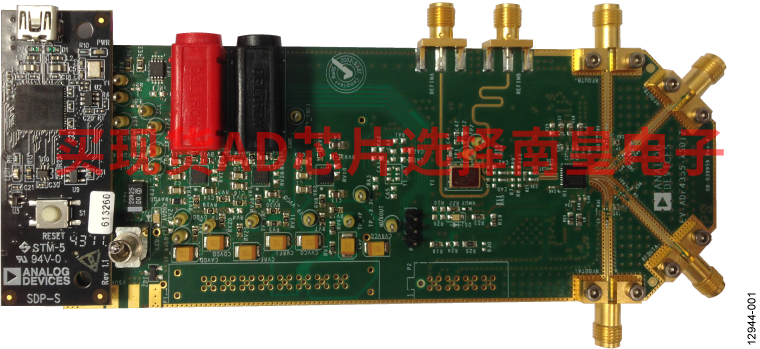

EV-ADF4355SD1Z用于评估集成VCO以支持锁相环(PLL)的频率合成器ADF4355的性能。 评估板的照片如图1所示。 评估板包含集成VCO的频率合成器ADF4355、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。 附送一条USB线缆用以将评估板连接到PC的USB端口。

为了简化对频率合成器的编程，请从www.analog.com/ADF4355下载基于Windows的软件。

该评估板需使用SDP-S（如图1所示，但不随套件提供）。 通过SDP-S可对EV-ADF4355SD1Z器件进行软件编程。

---

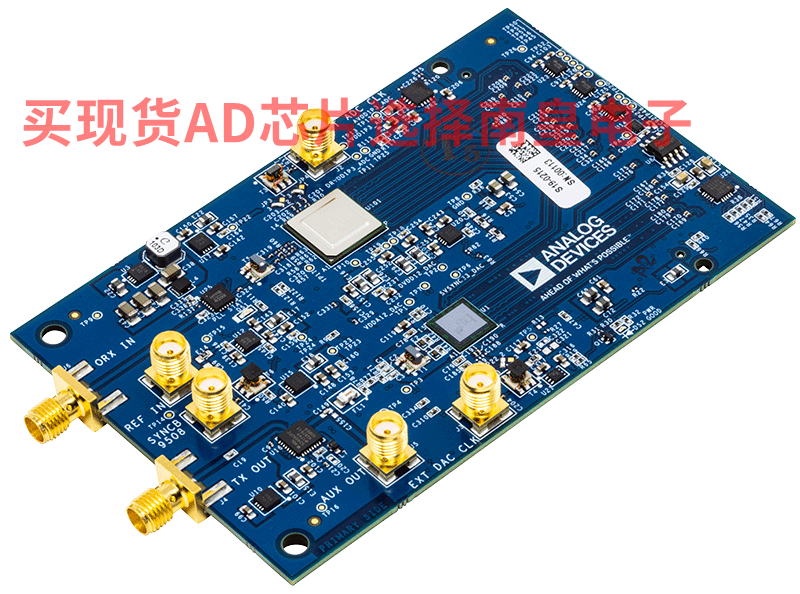

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
