ADF4355-3结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 其他频率输出的一系列分频器可实现51.5625 MHz至6600 MHz的工作频率。

ADF4355-3具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。 此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用，RF输出级可以实现静音。 静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4355-3采用3.15 V至3.45 V的模拟、数字、电荷泵和VCO电源工作。此外，ADF4355-3还内置硬件和软件省电模式。

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 点到点/点到多点微波链路
• 卫星/VSAT
• 测试设备/仪器仪表
• 时钟产生

• RF输出频率范围： 51.5625 MHz至6600 MHz
• 小数N分频频率合成器和整数N分频频率合成器
• 高分辨率38位模数
• 低相位噪声电压控制振荡器(VCO)
• 可编程1/2/4/8/16/32/64分频输出
• 模拟、数字、电荷泵和VCO电源：
  3.3 V

• 逻辑兼容性： 1.8 V
• 可编程双模预分频器：4/5或8/9
• 可编程的输出功率
• RF输出静音功能
• 三线式串行接口
• 模拟和数字锁定检测

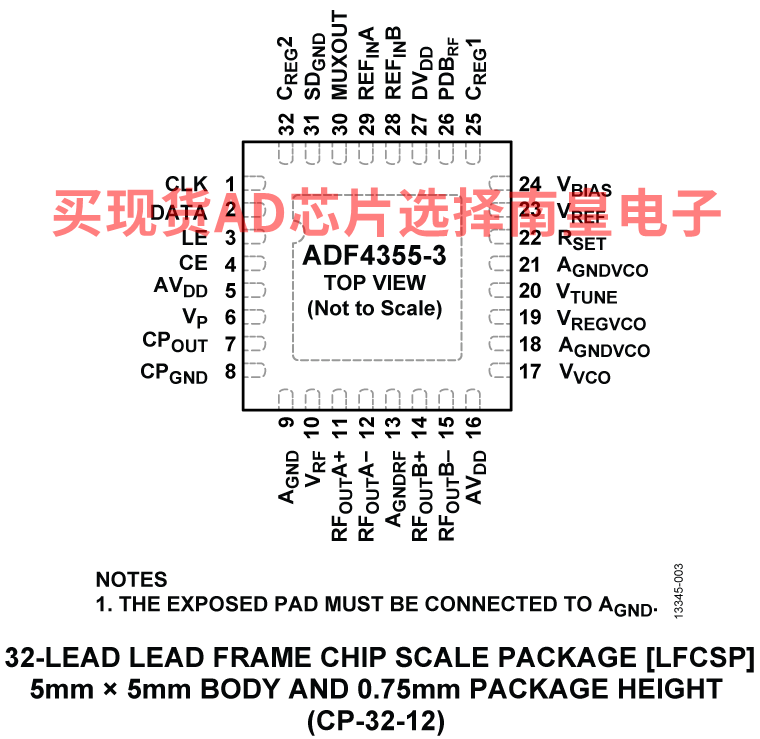

ADF4355-3BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：32.05（100-499个）

ADF4355-3BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：32.05（100-499个）

EVAL-ADF4355-3：ADF4355-3 评估板

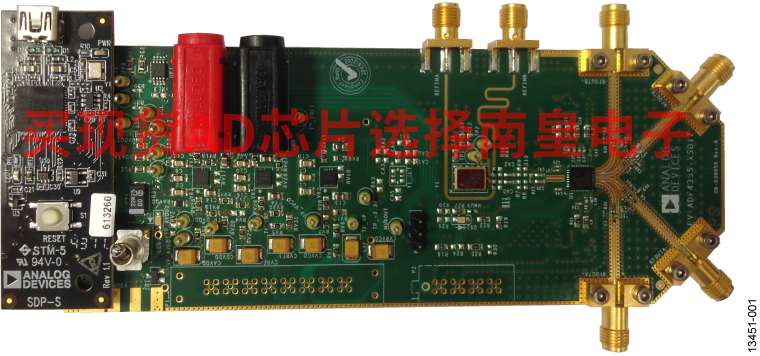

EV-ADF4355-3SD1Z用于评估集成VCO以支持锁相环(PLL)的频率合成器ADF4355-3的性能。 评估板的照片如图1所示。评估板包含集成VCO的频率合成器ADF4355-3、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。 附送一条USB线缆用以将评估板连接到PC的USB端口。

为了简化对频率合成器的编程，请从www.analog.com/ADF4355-3下载基于Windows的软件。

该评估板需使用SDP-S（如图1所示，但不随套件提供）。 通过SDP-S可对EV-ADF4355-3SD1Z器件进行软件编程。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
