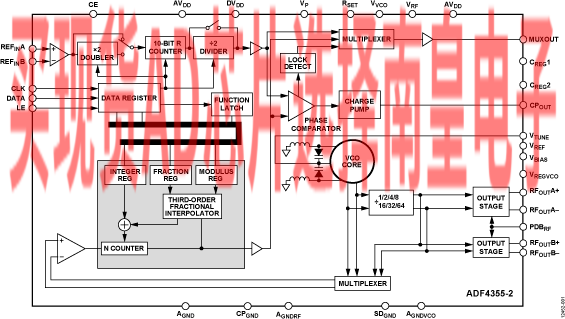

ADF4355-2结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 一系列分频器可实现54 MHz至4400 MHz的工作频率。

ADF4355-2具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。 此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用，RF输出级可以实现静音。 静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4355-2采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF4355-2还内置硬件和软件省电模式。

应用

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 点到点/点到多点微波链路
• 测试设备
• 无线局域网(LAN)、有线电视设备
• 时钟产生

• RF输出频率范围： 54 MHz至4400 MHz
• 小数N分频频率合成器和整数N分频频率合成器
• 高分辨率38位模数
• 低相位噪声电压控制振荡器(VCO)
• 可编程1/2/4/8/16/32/64分频输出
• 模拟和数字电源： 3.3 V

• 电荷泵和VCO电源： 5 V（典型值）
• 逻辑兼容性： 1.8 V
• 可编程双模预分频器：4/5或8/9
• 可编程的输出功率
• RF输出静音功能
• 三线式串行接口
• 模拟和数字锁定检测

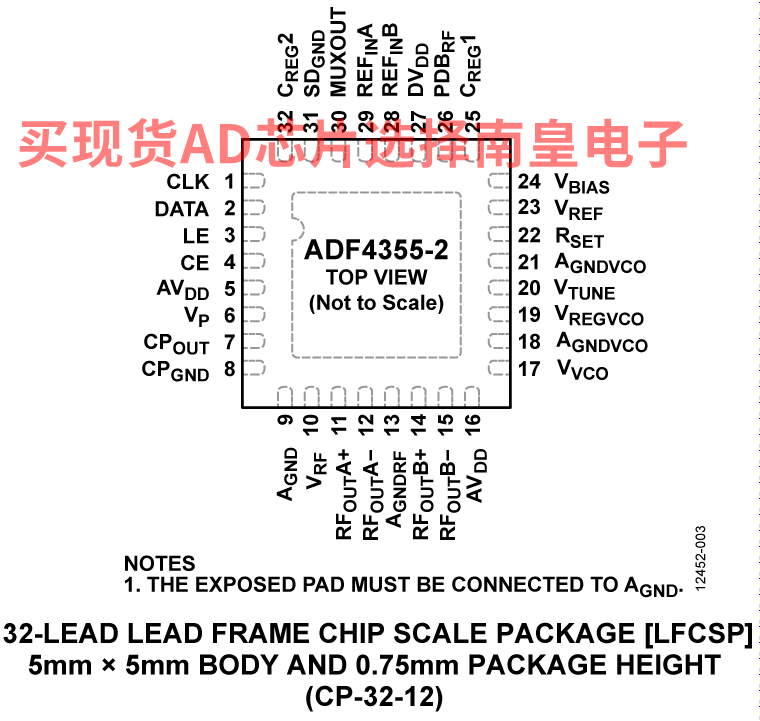

ADF4355-2BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：22.71（100-499个）；14.96（1000+个）

ADF4355-2BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：22.71（100-499个）；14.96（1000+个）

EVAL-ADF4355-2：ADF4355-2 评估板

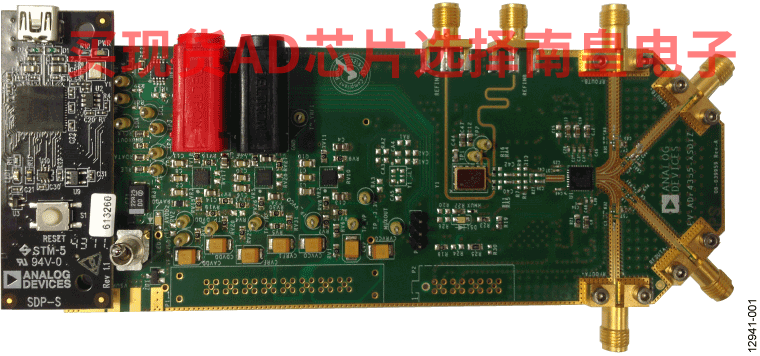

EV-ADF4355-2SD1Z用于评估集成锁相环(PLL) VCO的ADF4355-2频率合成器性能。 评估板的照片如图1所示。该评估板包括集成VCO的ADF4355-2频率合成器、差分122.88 MHz基准电压源(TCXO)、环路滤波器、USB接口、电源连接器和超小型A(SMA)连接器 还包括将该评估板连接至PC USB端口的USB电缆。

要轻松实现合成器编程，请从www.analog.com/ADF4355-2下载基于Windows的软件。

该评估板需使用SDP-S（如图1所示，但不随套件提供）。 利用SDP-S实现EV-ADF4355-2SD1Z器件的软件编程。

AD-FMCADC7-EBZ：ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

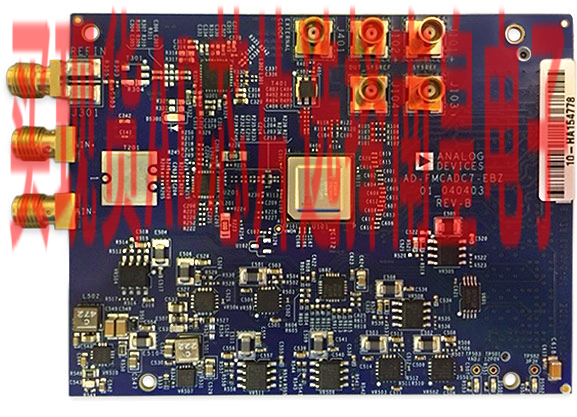

AD-FMCADC7-EBZ是一款单通道高速数据采集板，集成了12位、单通道AD9625 (ADC采样速率：2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。

此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。

参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。
