ADF4350结合外部环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

ADF4350具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。此外，利用1/2/4/8/16分频电路，用户可以产生低至137.5 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

应用

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 测试设备
• 无线局域网(LAN)、有线电视设备
• 时钟产生

• 输出频率范围：137.5 MHz至4400 MHz
• 小数N分频频率合成器和整数N分频频率合成器
• 具有低相位噪声的VCO
• 可编程1/2/4/8/16分频输出
• 均方根(RMS)抖动：小于0.4 ps rms（典型值）
• 电源电压：3.0 V至3.6 V
• 逻辑兼容性：1.8 V
• 可编程双模预分频器：4/5或8/9
• 可编程的输出功率
• RF输出静音功能
• 三线式串行接口
• 模拟和数字锁定检测
• 在宽带宽内快速锁定模式
• 周跳减少

ADF4350BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：8.38（100-499个）；7.26（1000+个）

ADF4350BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：8.38（100-499个）；7.26（1000+个）

ADF4350BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.38（100-499个）；7.26（1000+个）

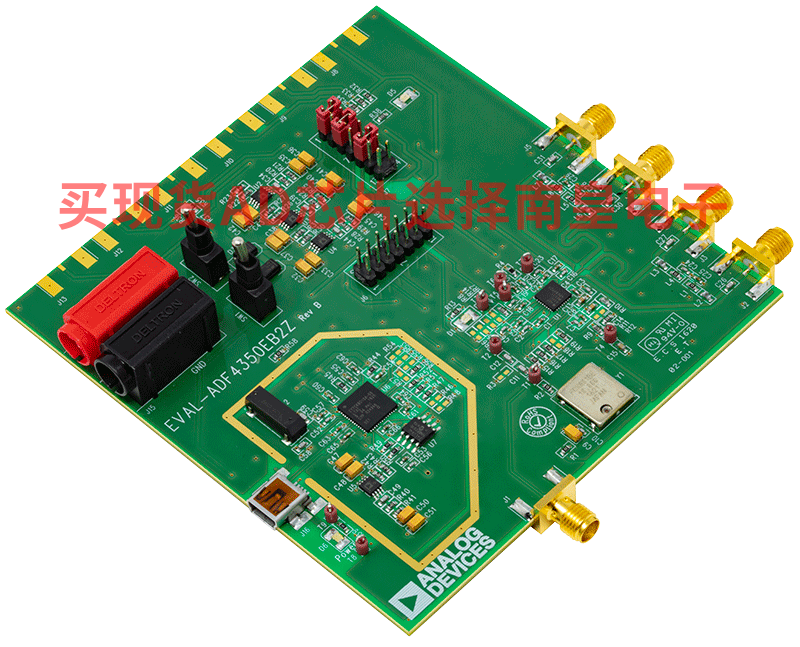

EVAL-ADF4350：ADF4350 评估板

EVAL-ADF4350EB1Z旨在评估频率合成器ADF4350的性能。该电路板包含ADF4350频率合成器、USB连接器和相关接口、25 Mhz TCXO基准电压源、用于RF输出的SMA连接器以及参考信号和用于各种信号和电压的接头。片上还集成了环路滤波器(35 kHz)。该板随附USB电缆用于连接到PC USB端口。

该封装还包含Windows软件（2000和XP兼容），可对该频率合成器轻松编程。
