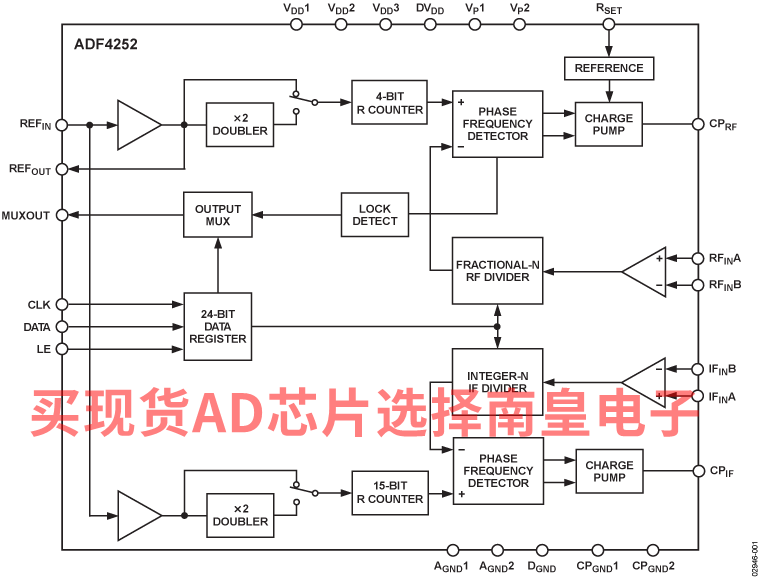

ADF4252 是一款双路小数 N/整数 N 频率合成器，可用于在无线接收器和变送器的升频转换和降频转换部分实施本地振荡器 (LO)。RF 和 IF 频率合成器由低噪声数字相位频率检波器 (PFD)、精密电荷泵和可编程基准分频器构成。RF 频率合成器具有一个基于 Σ-Δ 的小数内插器，可实现可编程小数 N 分频。IF 频率合成器具有可编程整数 N 计数器。如果将频率合成器与外部环路滤波器和压控振荡器 (VCO) 配合使用，即可实现完整的锁相环 (PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。该套件采用 2.7 V 至 3.3 V 电源工作，并可在不使用时关断电源。

• 移动无线电基站（GSM、PCS、DCS、CDMA、WCDMA）
• 无线手机（GSM、PCS、DCS、CDMA、WCDMA）
• 无线 LAN
• 通信测试设备
• CATV 设备

• 3.0 GHz 小数 N/1.2 GHz 整数 N
• 2.7 V 至 3.3 V 电源
• 单独的 VP 允许将调谐电压扩展至 5 V
• 可编程双模数预分频器
  • RF：4/5, 8/9
  • IF：8/9, 16/17, 32/33, 64/65

• 可编程电荷泵电流
• 3 线串行接口
• 数字锁定检测
• 关断模式
• 可编程模数小数 N 频率合成器
• 折衷噪声与杂散性能

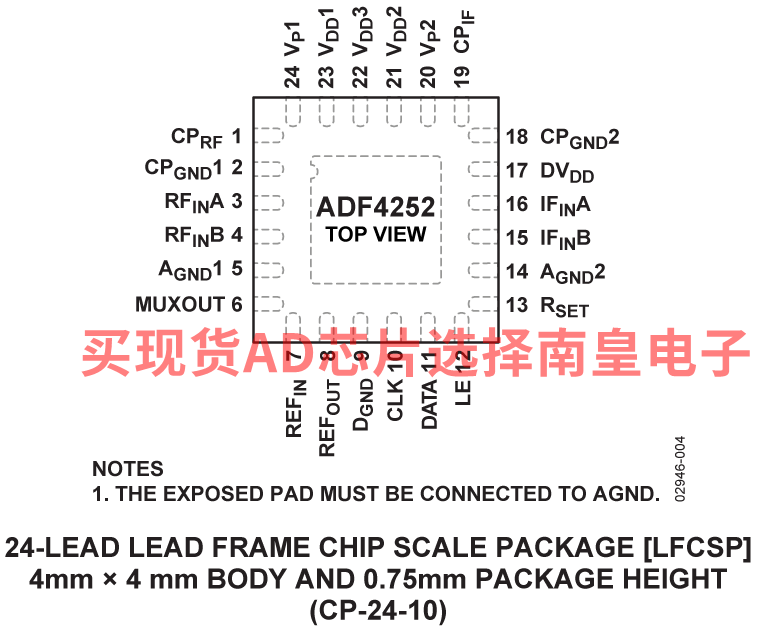

ADF4252BCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4252BCPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

ADF4252BCPZ-RL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.07（1000+个）

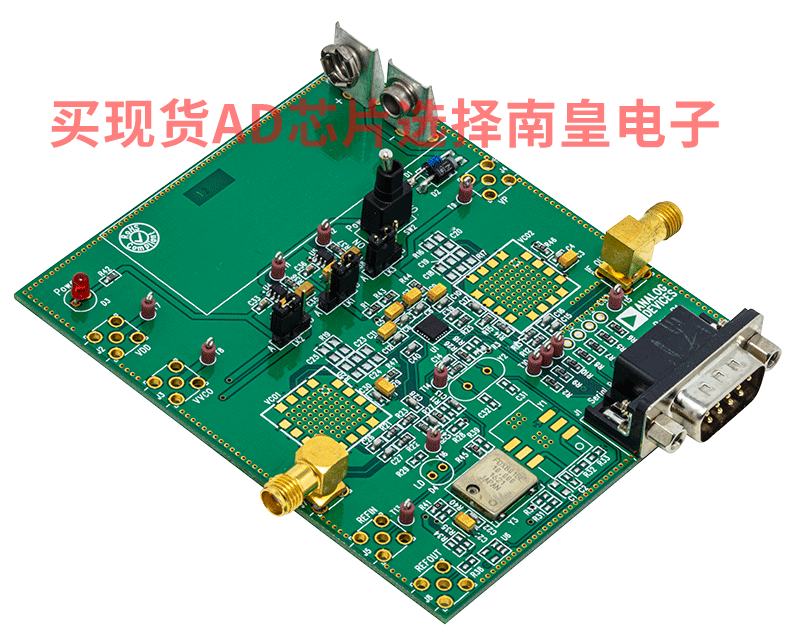

EVAL-ADF4252：ADF4252 评估板

本页面提供ADF4252最低相位噪声PLL频率合成器（使用小数N分频技术）评估板的订购信息。
