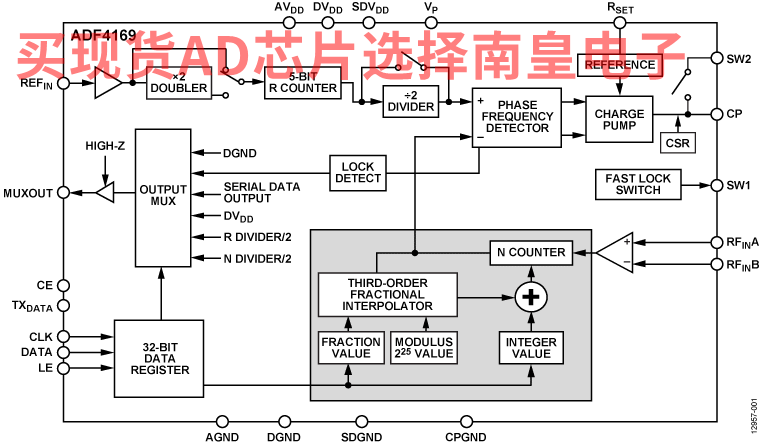

ADF4169是一款具有调制、以及快速和慢速波形产生能力的13.5 GHz小数N分频频率合成器， 该器件使用25位固定模数，提供次赫兹频率分辨率。

ADF4169由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器 N = INT + (FRAC/225).

ADF4169可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式，可在频域内产生各种波形，例如锯齿波和三角波。 扫描可以设置为自动进行，也可以设置为通过外部脉冲手动触发每个步骤。 ADF4169具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4169采用2.7 V至3.45 V模拟电源和1.8 V至2.0 V数字电源供电，不用时可以关断。

应用

• FMCW 雷达
• 通信测试设备
• 通信基础设施

• RF带宽达13.5 GHz
• 高速和低速FMCW斜坡发生
• 25位固定模数可提供次赫兹频率分辨率
• PFD频率最高达130 MHz
• 归一化相位噪底：-224 dBc/Hz
• FSK和PSK功能

• 锯齿波、三角波和抛物线波形发生
• 斜坡与FSK叠加
• 具有2种不同扫描速率的斜坡
• 斜坡延迟、频率回读和中断功能
• 可编程相位控制
• 欲了解更多特性，请参考数据手册

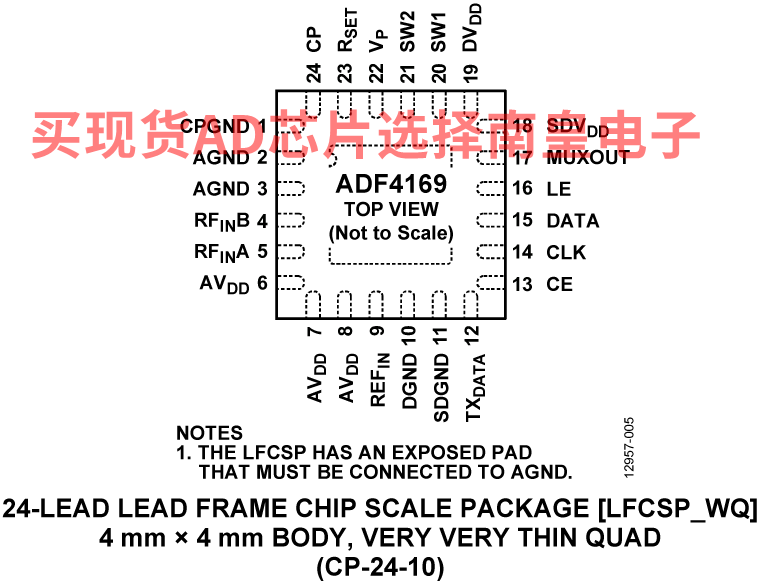

ADF4169CCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：11.17（100-499个）

ADF4169CCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：11.17（100-499个）

ADF4169WCCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：12.28（100-499个）

ADF4169WCCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：12.28（100-499个）

EVAL-ADF4159：ADF4159评估板

本页面包含用于评估ADF4159直接调制/快速波形产生13GHz小数N分频频率合成器的评估板的订购信息。
