ADF4159的基本参数
  • 制造厂商:AD
  • 产品类别:锁相环(PLL)频率合成器和转换环路
  • 技术类目:小数N分频PLL
  • 功能描述:直接调制/快速波形产生13 GHz小数N分频频率合成器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADF4159的产品详情:

ADF4159是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器, 该器件使用25位固定模数,提供次赫兹频率分辨率。

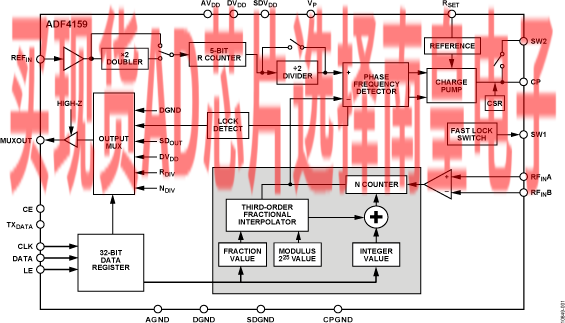

ADF4159由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器,能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225))。

ADF4159可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式,可在频域内产生各种波形,例如锯齿波和三角波。 扫描可以设置为自动进行,也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159具有周跳减少电路,可进一步缩短锁定时间,而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电,不用时可以关断。

应用

  • 通信基础设施
  • 通信测试设备
  • 仪器仪表
  • FMCW雷达

ADF4159的优势和特点:
  • RF带宽达13 GHz
  • 高速和低速FMCW斜坡发生
  • 25位固定模数可提供次赫兹频率分辨率
  • PFD频率最高达110 MHz
  • 归一化相位噪底:−224 dBc/Hz
  • FSK和PSK功能
  • 锯齿波、三角波和抛物线波形发生
  • 斜坡与FSK叠加
  • 具有2种不同扫描速率的斜坡
  • 斜坡延迟、频率回读和中断功能
  • 可编程相位控制
  • 2.7 V至3.45 V模拟电源供电
  • 1.8 V数字电源供电
  • 可编程电荷泵电流
  • 三线式串行接口
  • 数字锁定检测
  • ESD性能: 3000 V HBM、1000 V CDM
  • 通过汽车应用认证

ADF4159具体的完整产品型号参数及价格(美元):

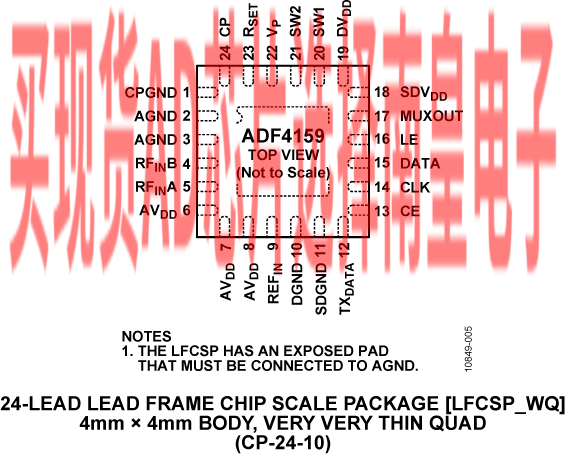

ADF4159CCPZ,封装:24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:9.3(100-499个);8.61(1000+个)

ADF4159CCPZ-RL7,封装:24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:9.3(100-499个);8.61(1000+个)

ADF4159WCCPZ,封装:24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 125C,AD官网报价:9.79(100-499个);9.05(1000+个)

ADF4159WCCPZ-RL7,封装:24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:9.79(100-499个);9.05(1000+个)

轻松满足您的AD芯片采购需求
ADF4159的评估套件:

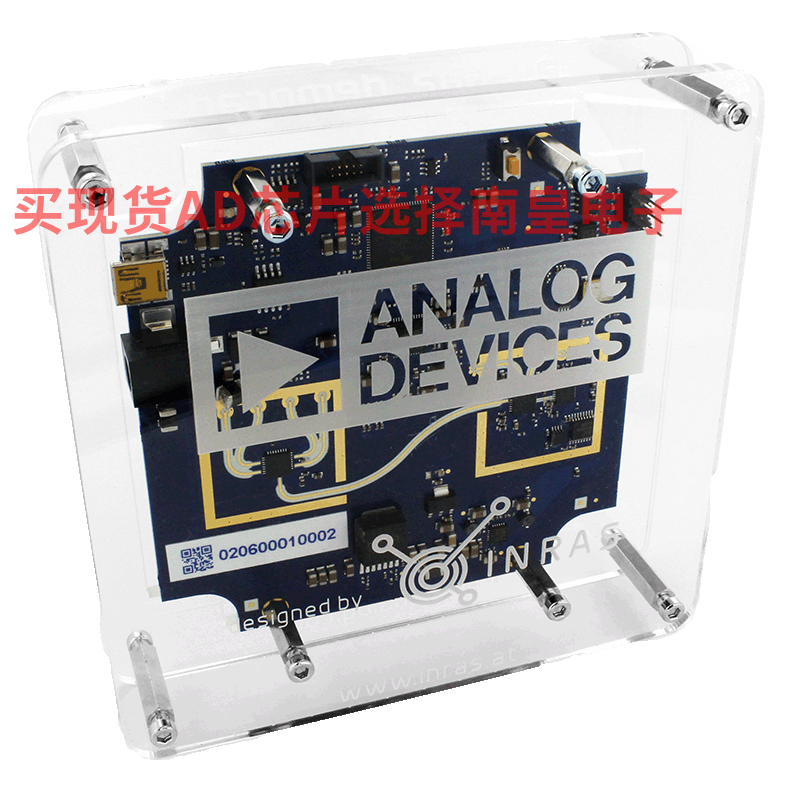

EVAL-ADF4159:ADF4159评估板

本页面包含用于评估ADF4159直接调制/快速波形产生13GHz小数N分频频率合成器的评估板的订购信息。


EVAL-DEMORAD:雷达演示平台。评估雷达芯片组,包括ADF5901、ADF5904和ADF4159。

24 GHz雷达传感器平台(称为演示雷达)是一款新颖的微波雷达评估平台解决方案,可在几分钟内提供开箱即用的软件示例并轻松启动雷达传感器。演示雷达平台可对产品进行快速原型制作以便培养研发部在雷达投入和雷达传感器产品开发方面的兴趣,从而测量目标/对象存在、其运动、角度位置、速度、传感器范围等实时信息。


演示雷达平台提供硬件和软件,支持快速评估和开发24 GHz雷达,而无需RF微波和信号链系统专业知识,可在产品开发阶段大大降低开发时间并减少系统专业知识需求。


提供包括DSP处理在内的高性能RF和完整模拟信号链,即RF到比特解决方案,支持灵活处理原始采集数据,可在非常短的时间内对先进的硬件进行雷达实验。


使用软件图形用户界面(GUI)提供全面的24 GHz雷达IC软件支持,在DSP雷达支持功能库中,通过一些额外功能可写入原始数据,并使用Matlab工具在PC上进行后处理。


<img src='https://www.analog.com/-/media/analog/en/evaluation-board-images/images/demorad-evalsoftware-1.png?w=435 ' alt='demorad-evalsoftware-1'>

图1.显示距离多普勒模式的演示雷达24GHz评估软件窗口。


演示雷达详解


演示雷达采用ADI公司的24 GHz、多通道雷达解决方案。传感器包含单个PCB,正面连接至24 GHz RF芯片组,集成2个发射器/4个接收器天线,反面有数据采集ADC和DSP。客户可在这个参考设计的基础上构建其最终产品设计。


<img src='https://www.analog.com/-/media/analog/en/evaluation-board-images/images/demorad-full-signalchain-2.png?w=435 ' alt='demorad-full-signalchain-2'>

图2.演示雷达完整信号链。


演示雷达使用FMCW雷达监测最远至200 m且分辨率约为75 cm的对象范围和速度。根据天线阵列设计,视野(FOV)方位角约为120°,仰角约为15°。通过组合数字波束成形(DBF)中的天线,演示雷达使用DBF计算FOV中的角度信息。

<img src='https://www.analog.com/-/media/analog/en/evaluation-board-images/images/demorad-setup-3.png?w=435 ' alt='demorad-setup-3'>

图3.演示雷达系统设置。


应用

交通监控和停车 UAV/无人机防撞和高度计 监控和安全系统
