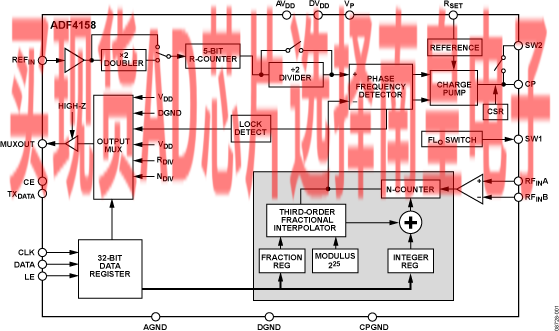

ADF4158是一款具有调制和波形产生能力的6.1 GHz小数N分频频率合成器，包含25位固定模数，可在6.1 GHz下提供次赫兹频率分辨率。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程模数小数N分频。INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225)。

ADF4158可用于实现频移键控(FSK)和相移键控(PSK)调制。可用的频率扫描模式也有很多，可在频域内产生各种波形，例如锯齿波和三角波。ADF4158具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

• 通信基础设施
• 通信测试设备
• 仪器仪表
• FMCW雷达

• RF 带宽达6.1 GHz
• 25位固定模数可提供次赫兹频率分辨率
• 频率与相位调制能力
• 频域中的锯齿波和三角波
• 抛物线斜坡
• 斜坡与FSK叠加
• 具有两种不同扫频频率的斜坡
• 斜坡延迟
• 斜坡频率回读

• 斜坡中断
• 2.7 V至3.3 V电源供电
• 独立的电荷泵电源VP可提供扩展的调谐电压
• 可编程电荷泵电流
• 三线式串行接口
• 数字锁定检测
• 关断模式
• 减少周跳以缩短锁定时间
• 在宽带宽内快速锁定模式
• 通过汽车应用认证

ADF4158CCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.61（1000+个）

ADF4158CCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.61（1000+个）

ADF4158WCCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：9.37（100-499个）；8.31（1000+个）

ADF4158WCCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.37（100-499个）；8.31（1000+个）

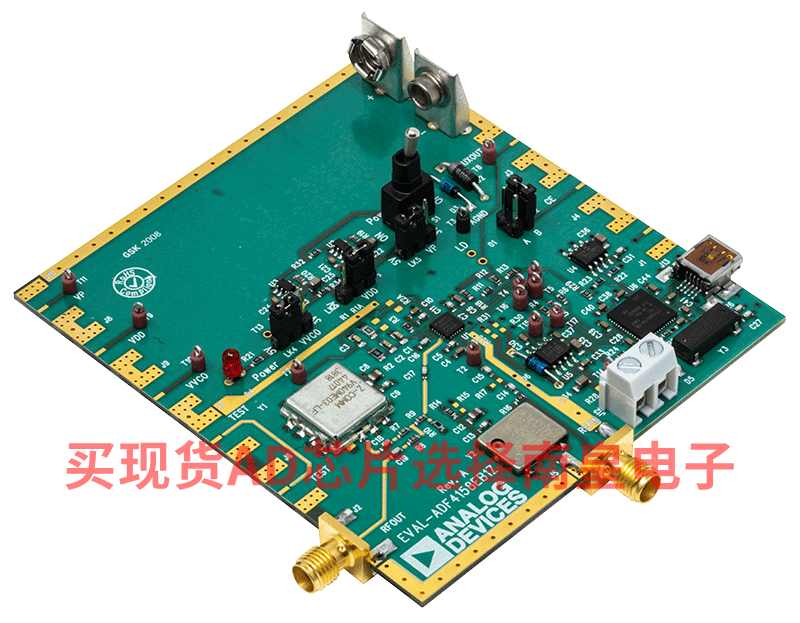

EVAL-ADF4158：ADF4158 评估板

EVAL-ADF4158EB1Z用于评估支持锁相环(PLL)的频率合成器ADF4158的性能。该评估板包含ADF4158频率合成器、PC连接器、用于电源的SMA连接器和RF输出。片上还集成了低通环路滤波器(20 kHz)和VCO (Z Communications, Inc., VCO940ME03 5.8 GHz)。该评估板设置为10 MHz PFD比较频率。板上TCXO提供10 MHz参考频率。该板随附USB电缆用于连接到PC USB端口。

该封装还包含Windows软件（XP、Vista和7兼容），可对该频率合成器轻松编程。
