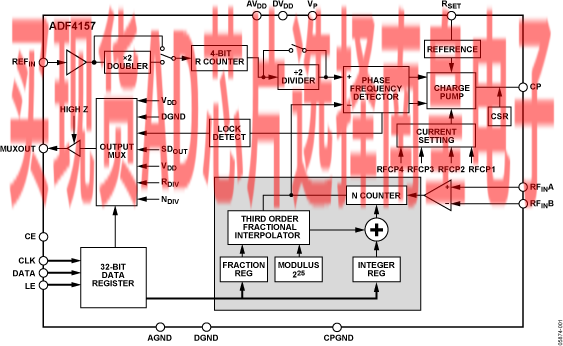

ADF4157是一款6 GHz、小数N分频合成器，具有25 bit固定模数，在6 GHz实现亚赫兹频率分辨率。ADF4157包括低噪声数字鉴相器、精密电荷泵、可编程参考除法器。其基于∑-Δ的分数内插器实现了可编程小数N分频。通过INT与FRAC寄存器配置N分频器, N = INT + (FRAC/225). ADF4157内置周跳减少电路，在不需要对环路滤波器进行更改的情况下实现了更快速锁定.

所有寄存器的控制是通过简单的三线接口进行的。ADF4157采用.7 V ～ 3.3 V单电源供电，提供省电模式.

应用

卫星通信终端、雷达设备

仪表设备

个人移动电台（PMR）

移动电台基站

无线手机

• 下载示例代码
• 射频带宽：6 GHz
• 25-bit固定模数实现亚赫兹频率分辨率
• 电源电压：2.7 V ～ 3.3 V
• 分立的电荷泵电压(VpP)允许扩展的调谐电压

• 可编程电荷泵电流
• 3线串行接口
• 数字锁定检测
• 省电模式
• 与以下频率合成器引脚兼容：ADF4110/ADF4111/ADF4112/ADF4113/
  ADF4106/ADF4153/ADF4154/ADF4156
• 周跳减少，锁定时间更快

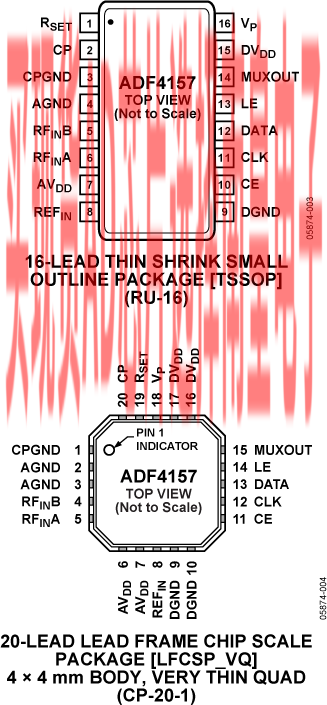

ADF4157BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：4.35（100-499个）；3.69（1000+个）

ADF4157BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：

ADF4157BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：4.35（100-499个）；3.69（1000+个）

ADF4157BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：4.4（100-499个）；3.74（1000+个）

ADF4157BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：，AD官网报价：

ADF4157BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.4（100-499个）；3.74（1000+个）

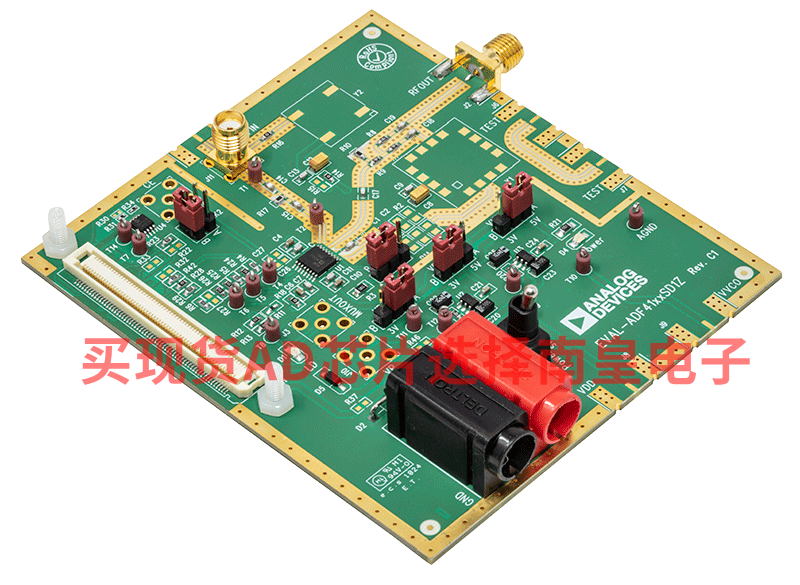

EVAL-ADF4157：ADF4157 评估板

本页面包含用于评估ADF4157高分辨率6 GHz小数N分频频率合成器的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
