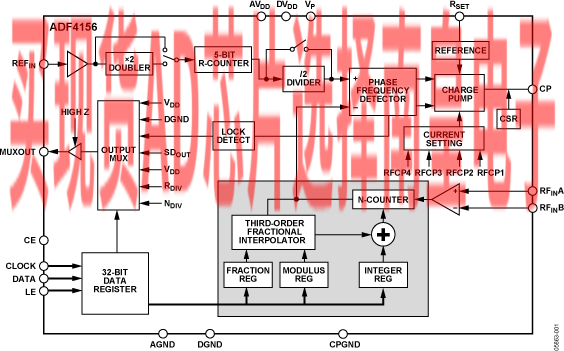

ADF4156是一款6.2 GHz小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。RF输出相位可通过编程设置，适合要求输出与基准之间存在特定相位关系的应用。ADF4156还具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用
? 有线电视设备
? 移动无线电通讯基站（WiMAX、GSM、PCS、DCS、SuperCell 3G、CDMA、W-CDMA）
? 无线手机（GSM、PCS、DCS、CDMA、WCDMA）
? 无线局域网(LAN)、PMR
? 通信测试设备

• RF带宽达6.2 GHz
• 2.7 V至3.3 V电源
• 独立的电荷泵电源VP可提供扩展的调谐电压
• 可编程小数模数
• 可编程电荷泵电流
• 三线式串行接口

• 数字锁定检测
• 掉电模式
• 与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106、ADF4153和ADF4154频率合成器引脚兼容
• 可编程RF输出相位
• 利用ADIsimPLL可实现环路滤波器设计
• 减少周跳以缩短锁定时间

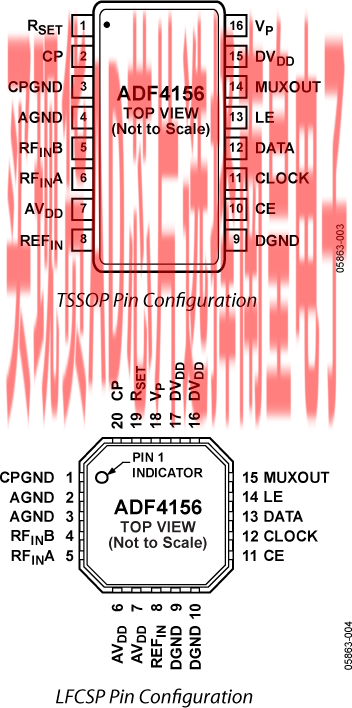

ADF4156BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.65（100-499个）；3.25（1000+个）

ADF4156BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.25（1000+个）

ADF4156BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.25（1000+个）

ADF4156BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.65（100-499个）；3.25（1000+个）

ADF4156BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.25（1000+个）

ADF4156BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.25（1000+个）

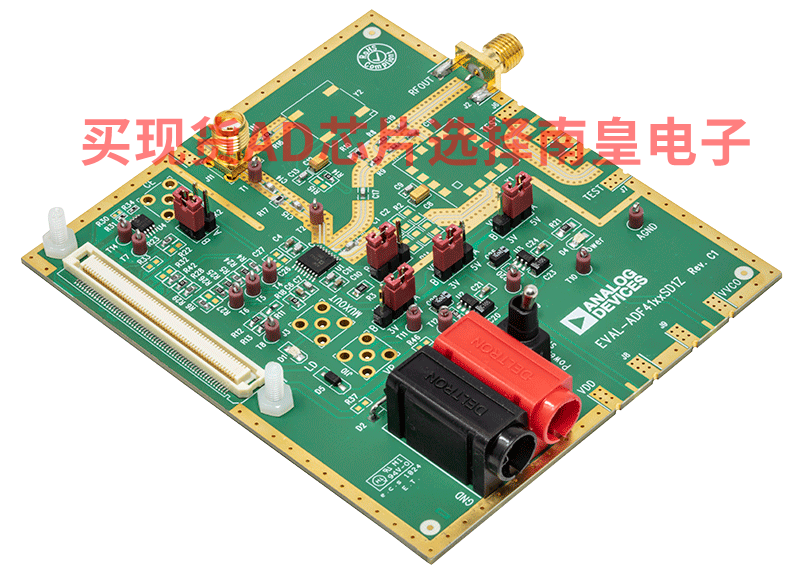

EVAL-ADF4156：ADF4156 评估板

本页面包含用于评估ADF4156 6.2 GHz小数N分频频率合成器的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
