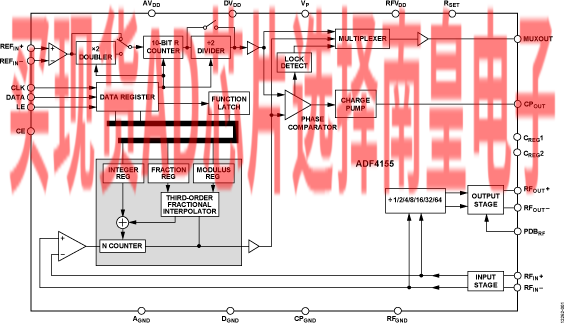

ADF4155结合外部环路滤波器、外部压控振荡器(VCO)和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

ADF4155能够与外部VCO器件配合使用，工作频率高达8 GHz。 高分辨率可编程模块允许精确频率合成，误差为0 Hz。

VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至7.8125 MHz的RF输出频率。

所有片内寄存器均通过简单的三线式接口进行控制。 该器件采用3.3 V ± 5%标称电源供电，不用时支持关断功能。

ADF4155采用24引脚4 mm x 4 mm LFCSP封装。

应用

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 点到点/点到多点微波链路
• 测试设备
• 无线局域网(LAN)、有线电视设备
• 时钟产生

• 输入频率范围： 500 MHz至8,000 MHz
• 小数N分频频率合成器和整数N分频频率合成器
• 高达125 MHz的鉴频鉴相器(PFD)
• 高分辨率38位模块
• 独立的电荷泵电源(VP)可在5 V系统中提供扩展的调谐电压
• 可编程1/2/4/8/16/32/64分频输出

• 差分和单端基准输入
• 电源： 3.3 V ± 5%
• 逻辑兼容性： 1.8 V
• 可编程双模预分频器(P)：4/5或8/9
• 可编程的输出功率
• 三线式串行接口
• 模拟和数字锁定检测

ADF4155BCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：6.66（100-499个）；5.77（1000+个）

ADF4155BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：6.66（100-499个）；5.77（1000+个）

EVAL-ADF4155：ADF4155评估板

EV-ADF4155EB1Z板用于评估支持锁相环(PLL)的频率合成器ADF4155的性能。该评估板包含ADF4155频率合成器、环路滤波器、VCO、122.88 MHz差分参考TCXO、USB接口、电源连接器和SMA连接器。附送一条USB线缆用以将评估板连接到PC的USB端口。

此外，该评估套件包含基于Windows的软件，可对频率合成器轻松编程。
