ADF4154是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程基准分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

ADF4154具有一个重要特性，即内置定时器的快速锁定模式。用户可以编程设置一个预定的倒计时值，这样PLL将在该时间内处于宽带宽模式，而不必从外部控制该时间。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

• RF带宽：500 MHz至4 GHz
• 2.7 V至3.3 V电源供电
• 独立的电荷泵电源VP 可提供扩展的调谐电压
• 可编程双模预分频器：4/5、8/9
• 可编程电荷泵电流
• 三线式串行接口

• 模拟和数字锁定检测
• 省电模式
• 与ADF4110/ADF4111/ADF4112/ADF4113/ADF4106和ADF4153引脚兼容
• 小数N分频频率合成器具有可编程模数模式
• 在噪声与杂散性能之间做出折衷选择
• 内置定时器的快速锁定模式

ADF4154BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4154BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：

ADF4154BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4154BRU，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：，AD官网报价：

ADF4154BRU-REEL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：，AD官网报价：

ADF4154BRU-REEL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

ADF4154BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4154BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4154BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

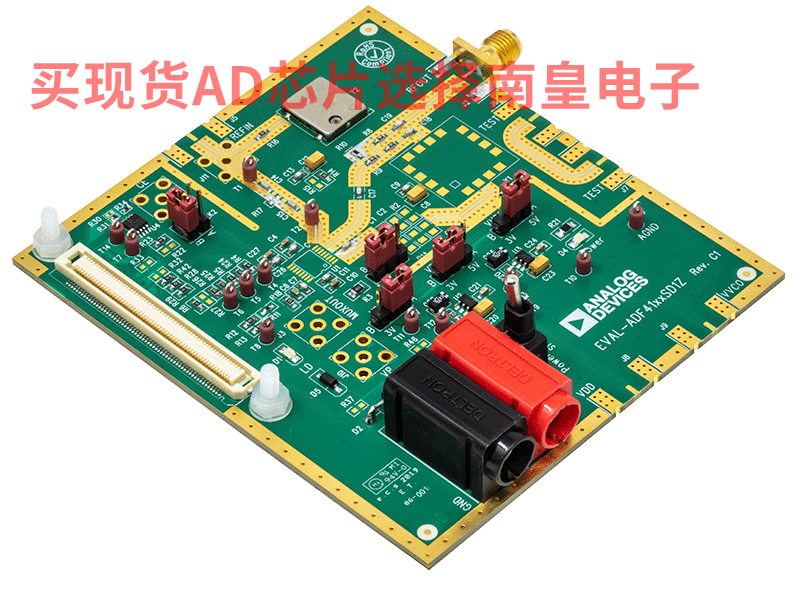

EVAL-ADF4154：ADF4154评估板

本页面包含用于评估ADF4154小数N分频频率合成器的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
