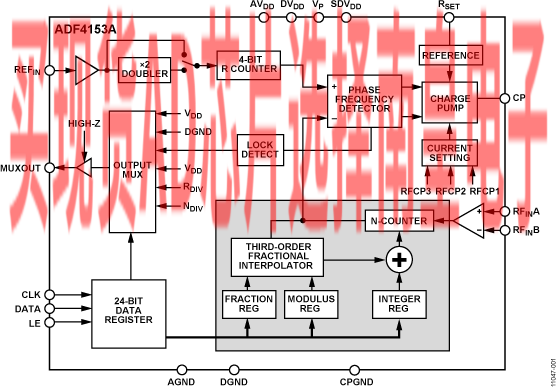

ADF4153A是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程模数小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

• 有线电视设备
• 移动无线电通讯基站（GSM、PCS、DCS、WiMAX、SuperCell 3G、CDMA、W-CDMA）
• 无线手机（GSM、PCS、DCS、CDMA、W-CDMA）
• 无线局域网(LAN)、PMR
• 通信测试设备

• RF带宽达4 GHz
• 2.7 V至3.3 V电源供电
• 独立的电荷泵电源VP 可提供扩展的调谐电压
• 可编程小数模数
• 可编程电荷泵电流

• 三线式串行接口
• 模拟和数字锁定检测
• 省电模式
• 与ADF4106/ADF4110/ADF4111/ADF4112/ADF4113和ADF4153引脚兼容
• 稳定的RF输出相位
• 利用ADIsimPLL可实现环路滤波器设计

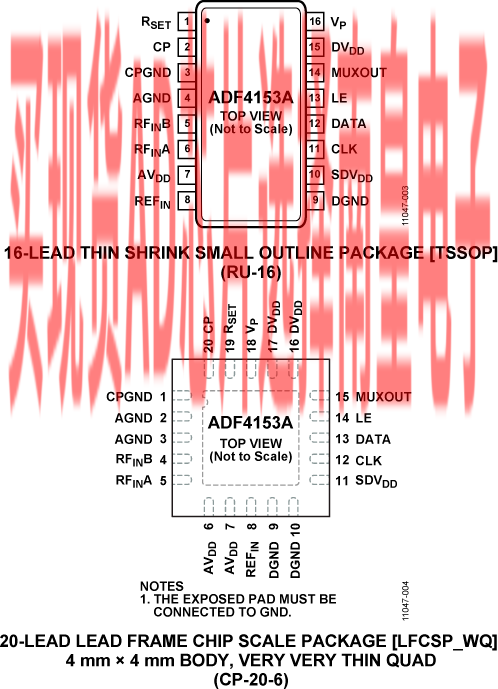

ADF4153ABCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：2.89（100-499个）；2.46（1000+个）

ADF4153ABCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.89（100-499个）；2.46（1000+个）

ADF4153ABRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：2.89（100-499个）；2.46（1000+个）

ADF4153ABRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.89（100-499个）；2.46（1000+个）

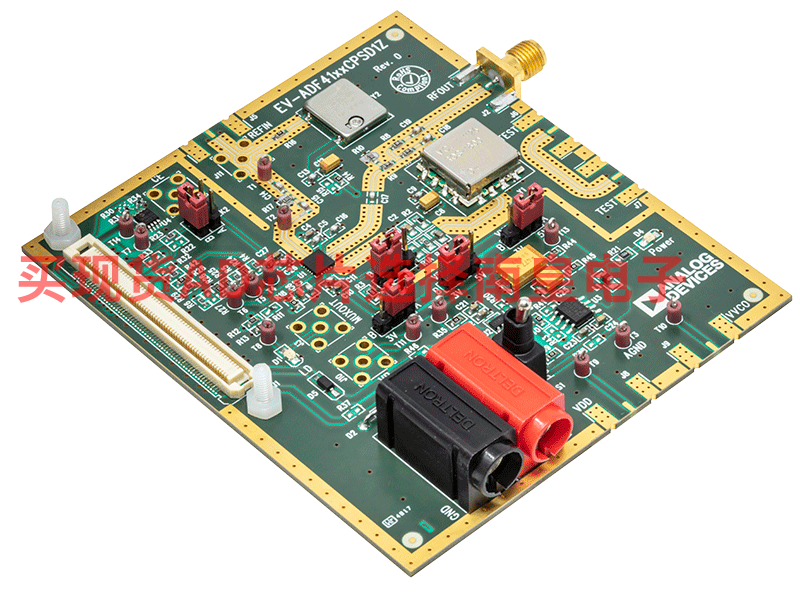

EVAL-ADF4153A：ADF4153A 评估板

ADF4153A评估板旨在帮助用户评估支持锁相环(PLL)的频率合成器ADF4153A的性能。该评估板包含ADF4153A频率合成器、用于RF输出信号的边缘安装型SMA连接器、电源连接器、具有25 MHz频率的温度补偿参考振荡器(TCXO)和SDP连接器。片上还集成了环路滤波器(50 kHz)和VCO (Mini-Circuits ROS-1800+)。

该评估板需使用SDP控制器板以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
