ADF4153的基本参数

制造厂商：AD
产品类别：锁相环(PLL)频率合成器和转换环路
技术类目：小数N分频PLL
功能描述：小数N分频频率合成器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADF4153的产品详情：

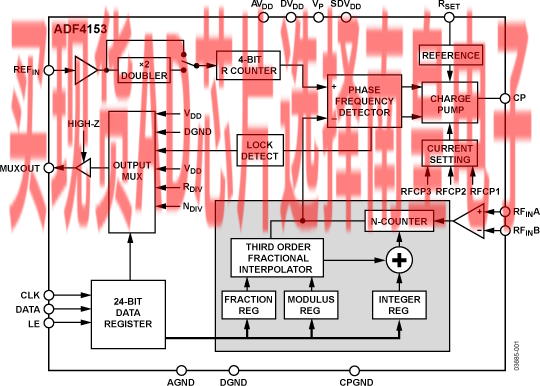

ADF4153是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R计数器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

有线电视设备

移动无线电通讯基站（GSM、PCS、DCS、WiMAX、SuperCell 3G、CDMA、W-CDMA）

无线手机（GSM、PCS、DCS、CDMA、W-CDMA）

无线局域网(LAN)、PMR

通信测试设备

ADF4153的优势和特点：

RF带宽达4 GHz
2.7 V至3.3 V电源供电
独立的电荷泵电源VP可提供扩展的调谐电压
Y版本：-40°C至+125°C
可编程小数模数
可编程电荷泵电流

三线式串行接口
模拟和数字锁定检测
省电模式
与ADF4110/ADF4111/ADF4112/ADF4113和ADF4106引脚兼容
稳定的RF输出相位
利用ADIsimPLL可实现环路滤波器设计
通过汽车应用认证

ADF4153具体的完整产品型号参数及价格（美元）：

ADF4153BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153BCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153BRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153BRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153BRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.08（100-499个）；2.62（1000+个）

ADF4153WYRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.01（1000+个）

ADF4153YCPZ，封装：20-Lead LFCSP (4mm x 4mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：4.78（100-499个）；4.06（1000+个）

ADF4153YCPZ-RL，封装：20-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，5000，工作温度：，AD官网报价：

ADF4153YCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.78（100-499个）；4.06（1000+个）

ADF4153YRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：4.78（100-499个）；4.06（1000+个）

ADF4153YRUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：，AD官网报价：

ADF4153YRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.78（100-499个）；4.06（1000+个）

ADF4153的评估套件：

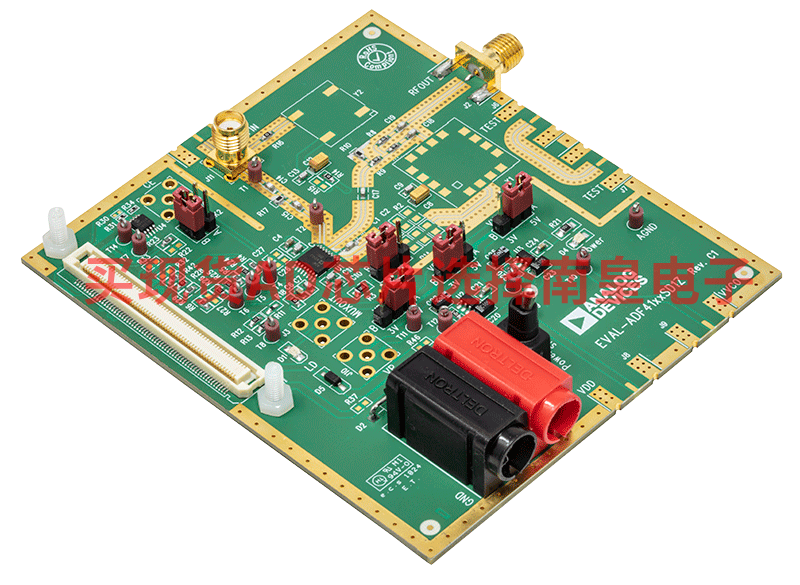

EVAL-ADF4153：ADF4153 评估板

本页面包含用于评估ADF4153小数N分频频率合成器的评估板的订购信息。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

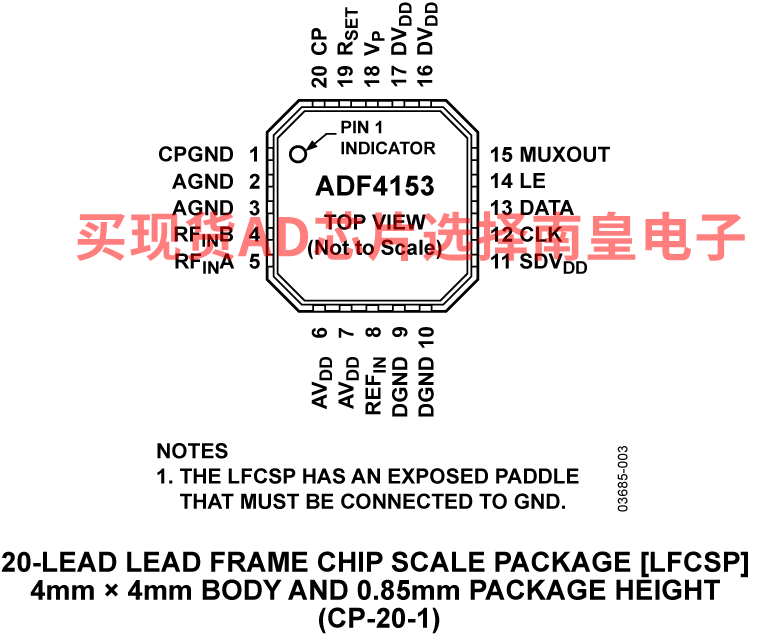

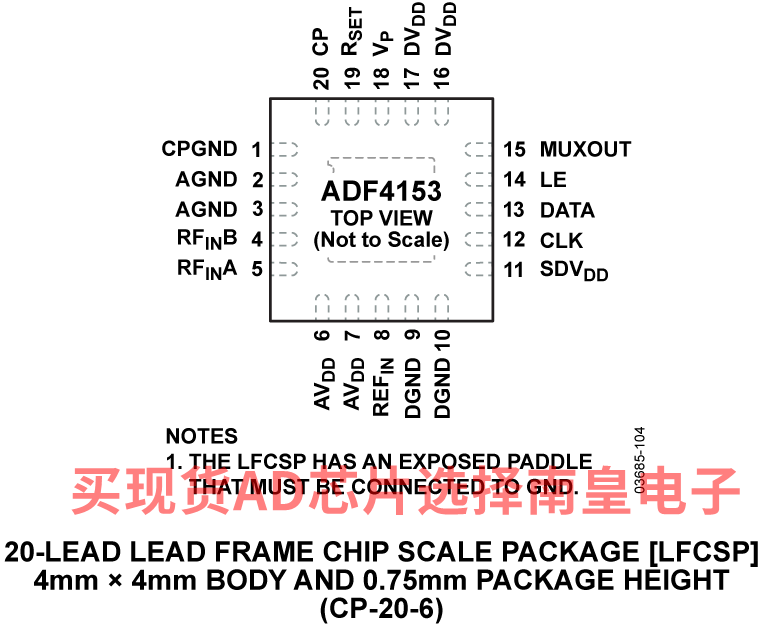

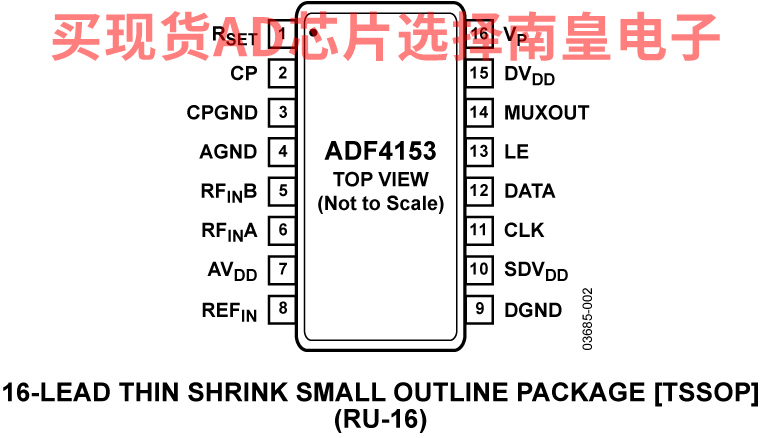

ADF4153的电路图解：

ADF4153的评估套件：
