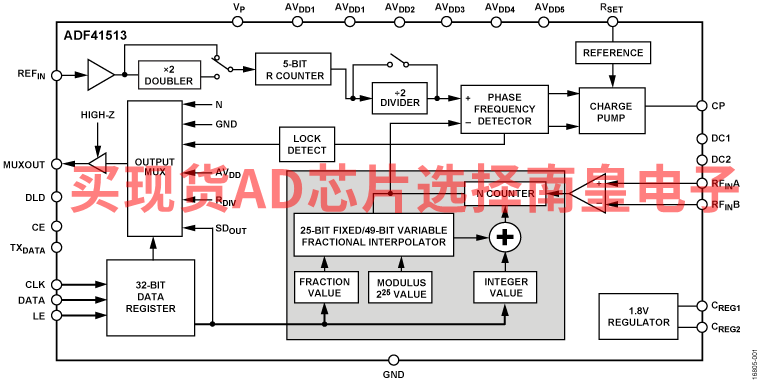

ADF41513 是一款超低噪声频率合成器，可用于在无线接收器和变送器的升频转换和降频转换部分实施高达 26.5 GHz 的本地振荡器 (LO)。

ADF41513 的设计基于高性能硅锗 (SiGe) 双极互补金属氧化物半导体 (BiCMOS) 工艺，可实现 −234 dBc/Hz 的归一化相位本底噪声。相位频率检波器 (PFD) 的工作频率高达 250 MHz（整数 N 模式）/125 MHz（小数 N 模式），可实现更高的相位噪声和杂散性能。使用 49 位分值时，可变模数 Δ-Σ 调制器可以实现极精细的分辨率。ADF41513 可用作整数 N 锁相环 (PLL) 或小数 N PLL，可使用固定模数以实现亚赫兹频率分辨率或使用可变模数以实现亚赫兹精确频率分辨率。

频率合成器与外部环路滤波器和压控振荡器 (VCO) 配合使用可实现完整的 PLL。26.5 GHz 带宽意味着不再需要倍频器或分频器级，从而简化了系统架构并降低了成本。ADF41513 采用紧凑式 24 引脚 4 mm × 4 mm LFCSP 封装。

应用

• 测试设备和仪器仪表
• 无线基础设施
• 微波点对点和多点无线电
• VSAT 无线电

• 1 GHz 至 26.5 GHz 带宽
• 超低噪声 PLL
• 整数 N：−234 dBc/Hz，小数N：−231 dBc/Hz
• 最大高 PFD 频率
• 整数 N：250 MHz，小数N：125 MHz
• 25 位固定/49 位可变小数模数
• 单端参考输入
• 3.3 V 电源，3.3 V 电荷泵
• 集成 1.8 V 逻辑能力
• 相位再同步
• 可编程电荷泵电流：16× 范围
• 数字锁定检测
• 3 线串行接口，具有寄存器回读选项
• 硬件和软件关断模式

ADF41513BCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：38.42（100-499个）；35.54（1000+个）

ADF41513BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：38.42（100-499个）；35.54（1000+个）

EVAL-ADF41513：ADF41513 评估板

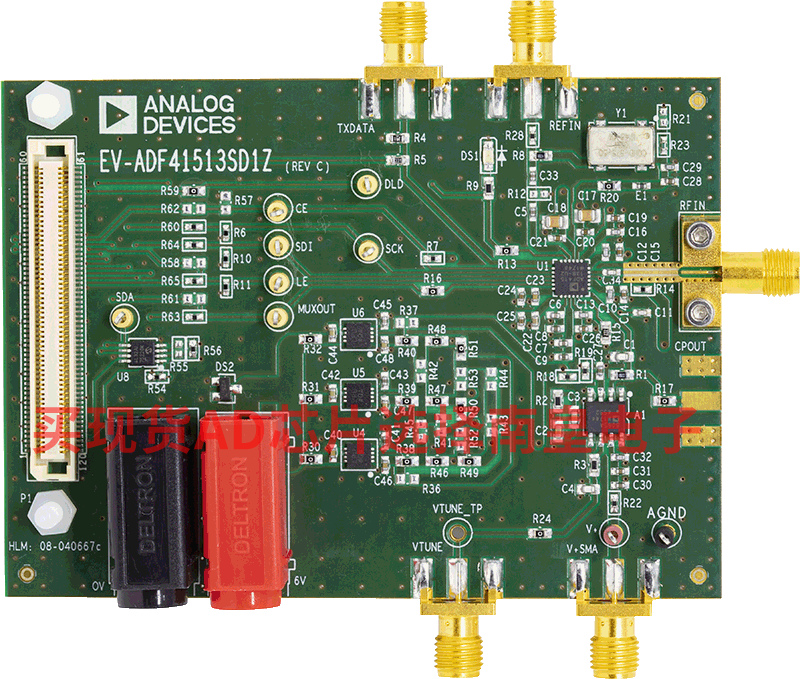

EV-ADF41513SD1Z 和 EV-AD41513SD2Z 评估板可用于评估 ADF41513 的所有特性。EV-ADF41513SD1Z 需要一个外部压控振荡器 (VCO)。EV-ADF41513SD2Z 包括板载 10 GHz 至 20 GHz HMC733 VCO。

EV-ADF41513SD1Z 具有微型 A (SMA) 连接器，用于将电荷泵输出 (VTUNE) 连接到 VCO 的调谐输入，并将锁相环 (PLL) 射频 (RF) 输入 (RFIN) 连接到 VCO 输出。

评估板的这两款变体都包括 ADF41513 频率合成器、100 MHz 基准电压源（晶体振荡器 (XO)）、环路滤波器、通用串行总线 (USB) 接口、低噪声电压稳压器和用于将板连接到 PC USB 端口的 USB 电缆

为便于对频率合成器进行编程，请从 ADF41513 产品页面 www.analog.com/ADF41513 下载基于 Windows 的软件。文件传输程序 (FTP) 用户名和密码印在评估板包装盒盖的内侧标签上。

此评估板需要 SDP-S（图 4），套件中未包含该产品。SDP-S 允许通过 USB 接口对 ADF41513 套件进行软件编程。使用这些评估板时，应参阅 ADF41513 数据手册，同时参阅本用户指南。
