ADF4151结合外部电压控制振荡器(VCO)、环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

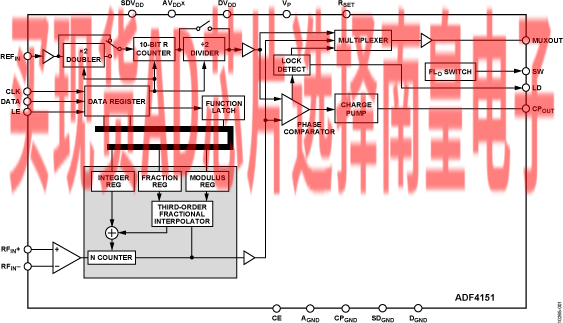

它能够与外部VCO器件配合使用，且与ADF4350尺寸兼容、软件兼容。该器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器[N = (INT + (FRAC/MOD))]。RF输出相位可通过编程设置，适合要求输出与基准之间存在特定相位关系的应用。ADF4151还具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

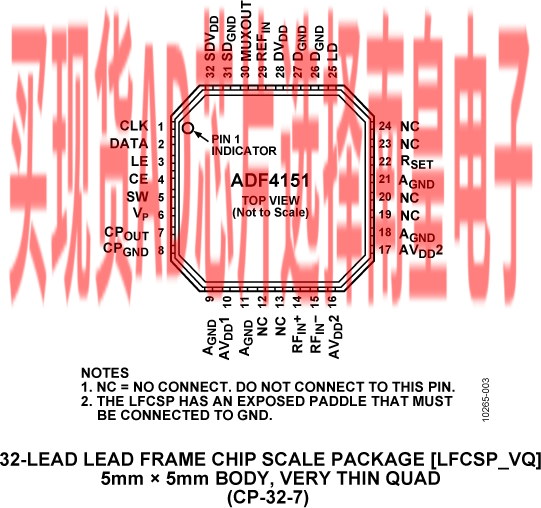

ADF4151采用5 mm × 5 mm封装。

应用

• ?无线基础设施（W-CDMA、TD-SCDMA、WiMax、 GSM、PCS、DCS、DECT）
• 测试设备
• 无线局域网(LAN)、有线电视设备
• 时钟产生

• 小数N分频频率合成器和整数N分频频率合成器
• RF带宽达3.5 GHz
• 3.0 V至3.6 V电源供电
• 1.8 V逻辑兼容
• 独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压（最高可达5.5 V）

• 可编程双模预分频器：4/5或8/9
• 可编程RF输出相位
• 三线式串行接口
• 模拟和数字锁定检测
• 开关带宽快速锁定模式
• 周跳减少

ADF4151BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；3.14（1000+个）

ADF4151BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.56（100-499个）；3.14（1000+个）

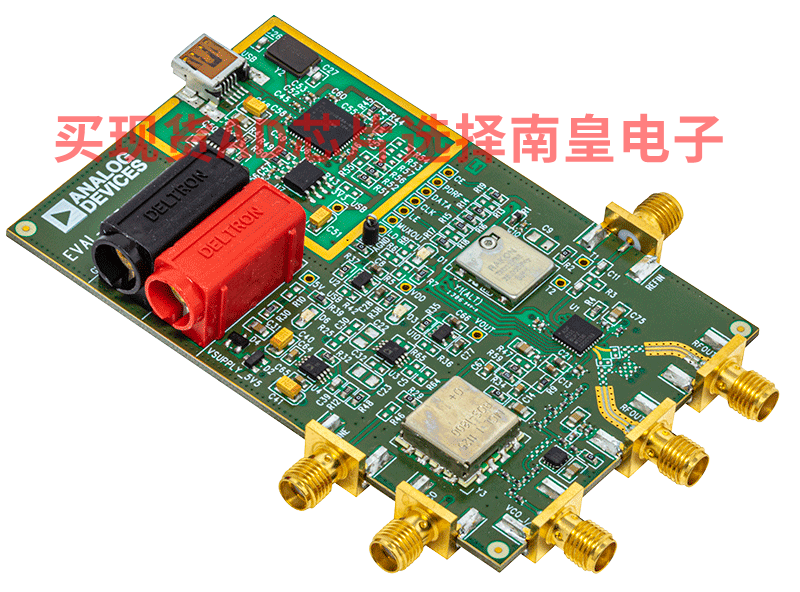

EVAL-ADF4151：ADF4151 Evaluation Board

This page contains ordering information for the evaluation board used to evaluate the ADF4151 Fractional-N/Integer-N PLL Synthesizer.
